Isuzu Parts Catalogs UBS-RHD
| Brand | Name | Equipment Name | Model Series | Model Type | Model Year From | Model Year To | |
|---|---|---|---|---|---|---|---|
 ISUZU | UBS-RHD | UBS-RHD 92 - 97 | SUV | SUV | 1992 | 1997 |
0. Engine, Emission, Engine Electrical
0-14 - CAMSHAFT AND VALVE, 4JG1 ENG,4JG2 ENG NO.2
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model |
|---|---|---|---|---|---|---|---|
| 0-50040-816-0 | 00.738 BOLT | 44 | 02 | 03.704M8X16 W/LK WASHER | 9112-9504 | A | |
| 0-28080-814-0 | 00.738 BOLT | 44 | 02 | HEATER&DEFROSTER(C41),AIR CONDITIONERMANUAL CONT(C60)00.662M8X14 FLANGE | 9404- | D | |
| 8-94110-480-1 | 00.533 PLATE; THRUST | 10 | 01 | 9112-9504 | A | ||
| 8-94364-753-0 | 00.533 PLATE; THRUST | 10 | 02 | 9112- | D | ||
| 8-94110-479-1 | 00.736 GEAR; CM/SHF | 9 | 01 | 9112-9212 | C | A | |
| 8-97079-212-0 | 00.736 GEAR; CM/SHF | 9 | 01 | Z=42 | 9301-9504 | A | |
| 5-12519-002-1 | 00.738 WASHER; GEAR CAM | 45 | 01 | ID=13 OD=36 | 9112-9504 | AB | |
| 8-94433-407-0 | 00.533 BOLT; THRUST PLATE TO C/BL | 11 | 01 | M12X47 | 9112-9504 | AB | |
| 9-05820-612-0 | 00.533 BOLT; THRUST PLATE TO C/BL | 11 | 04 | 08.900M6X12 HEX SOCKET | 9112- | D | |
| 8-94141-937-1 | 00.724 COLLAR; THRUST,IDLE GEAR | 111 | 01 | 9112-9504 | A | ||
| 5-09000-084-1 | 00.724 BOLT; THRUST COLLAR | 101 | 02 | 03.330M8X55 W/LK WASHER | 9112-9504 | A | |
| 8-94139-758-1 | 00.724 SHAFT; IDLE GEAR | 107 | 01 | 9112-9504 | A | ||
| 8-94109-913-1 | 00.724 SHAFT; IDLE GEAR | 109 | 01 | 9112-9504 | A | ||
| 8-97164-773-0 | 00.724 GEAR; IDLE | 112 | 01 | EXC. EUROPE EQUIPMENT(EK4)Z=31 | 9612- | B | |
| 8-94139-759-0 | 00.724 GEAR; IDLE | 112 | 01 | Z=31 | 9112-9504 | A | |
| 8-94139-761-0 | 00.724 GEAR; IDLE | 113 | 01 | Z=37 | 9112-9504 | A | |
| 8-94109-706-1 | 00.724 BOLT; SHAFT IDLE | 104 | 01 | 9112-9504 | A | ||
| 5-12519-002-1 | 00.724 WASHER; IDLE GEAR SHAFT | 106 | 01 | 00.738ID=13 OD=36 | 9112-9504 | A | |
| 9-09561-250-0 | 00.724 GASKET; RET | 50 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)00.738 | 9112-9305 | B | |
| 8-97080-893-0 | 00.724 GASKET; RET | 50 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4) | 9306- | B | |
| 8-94133-516-2 | 00.724 RETAINER; OIL SEAL,CM/SHF | 49 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-94334-845-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)OD=45 | 9112- | C | |
| 8-94389-593-1 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 02 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | D | |
| 8-97080-562-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)OD=56 T=7.0 | 9306- | B | |
| 8-94214-912-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)00.213OD=56 T=7.0 | 9112-9305 | C | B |
| 8-94133-513-1 | 00.736 CENTER ASM; TIMING PULLEY | 46 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9501 | C | B |
| 8-97118-491-0 | 00.736 CENTER ASM; TIMING PULLEY | 46 | 01 | EUROPE EQUIPMENT(EK4) | 9502- | B | |
| 8-94133-510-2 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9112-9210 | A | B |
| 8-97116-059-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9504-9608 | C | B |
| 8-97043-288-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9211-9503 | C | B |
| 8-97147-983-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)960826-Z=44 | 9608- | B | |
| 8-94174-282-2 | 00.736 SPROCKET; CM/SHF | 31 | 01 | Z=52 | 9112- | C | |
| 8-94157-492-0 | 00.662 FLANGE; CAM PULLEY | 41 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 0-50040-835-0 | 00.724 BOLT; RET | 48 | 05 | EUROPE EQUIPMENT(EK4)01.540M8X35 W/LK WASHER | 9112- | B | |
| 9-08160-412-0 | 00.662 PIN; STRAIGHT,CENTER | 47 | 01 | EUROPE EQUIPMENT(EK4)08.939OD=4 L=12 | 9112- | B | |
| 8-94386-488-3 | 00.724 PULLEY; IDLE,TIMING | 123 | 01 | 9112- | D | ||
| 8-94382-215-0 | 00.724 PULLEY; IDLE,TIMING | 123 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-97042-268-0 | 00.724 BELT; TIMING | 144 | 01 | 9112- | C | ||
| 8-97016-326-0 | 00.724 BELT; TIMING | 144 | 01 | BANDO L=1784 | 9112- | D | |
| 8-97065-986-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9305-9503 | A | B |
| 8-94380-679-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9112-9304 | A | B |
| 0-50040-816-0 | 00.662 BOLT; FLANGE CAM | 42 | 03 | EUROPE EQUIPMENT(EK4)03.704M8X16 W/LK WASHER | 9112-9307 | B | |
| 0-50040-818-0 | 00.662 BOLT; FLANGE CAM | 42 | 03 | EUROPE EQUIPMENT(EK4)04.785M8X18 W/LK WASHER | 9308- | B | |
| 0-10811-260-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | EUROPE EQUIPMENT(EK4)M12X60 | 9112-9206 | B | |
| 8-94433-408-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | EUROPE EQUIPMENT(EK4)M12X57 FLANGE | 9207- | B | |
| 0-28191-060-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | M10X60 FLANGE | 9112- | D | |
| 0-50040-616-0 | 00.662 BOLT; PULLEY | 43 | 03 | EUROPE EQUIPMENT(EK4)04.686M6X16 W/LK WASHER | 9112- | B | |
| 8-97043-289-0 | 00.659 PULLEY; TIMING,INJ PUMP | 116 | 01 | EUROPE EQUIPMENT(EK4)Z=44 B=37.7 | 9212- | B | |
| 8-94387-652-0 | 00.659 PULLEY; TIMING,INJ PUMP | 116 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9211 | A | B |
| 5-12539-020-0 | 00.662 FLANGE; INJ PUMP PULLEY | 118 | 01 | EUROPE EQUIPMENT(EK4)03.340 | 9112-9608 | B | |
| 8-94226-554-0 | 00.662 WASHER; LK,PULLEY,INJ PUMP | 120 | 01 | EUROPE EQUIPMENT(EK4)03.340 | 9112- | B | |
| 8-94226-565-0 | 00.662 NUT; PULLEY | 119 | 01 | EUROPE EQUIPMENT(EK4)03.340M14 | 9112- | B | |
| 9-09164-708-0 | 00.724 WASHER; PL,TENSION LEVER | 146 | 02 | EUROPE EQUIPMENT(EK4)07.633ID=8.4 OD=22 | 9112- | B | |
| 8-94167-317-0 | 00.724 LEVER; TENSION,TIMING BELT | 148 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9605 | B | |
| 8-97146-370-0 | 00.724 LEVER; TENSION,TIMING BELT | 148 | 01 | EUROPE EQUIPMENT(EK4) | 9606- | B | |
| 0-50040-612-0 | 00.662 BOLT; FLANGE | 117 | 04 | EUROPE EQUIPMENT(EK4)00.685M6X12 W/LK WASHER | 9112- | B | |
| 0-91150-208-0 | 00.724 NUT; FLANGE | 145 | 01 | EUROPE EQUIPMENT(EK4)01.540M8 FLANGE | 9607- | B | |
| 8-94224-829-0 | 00.724 NUT; FLANGE | 145 | 01 | EUROPE EQUIPMENT(EK4)03.340M8 | 9112-9606 | B | |
| 0-50140-620-0 | 00.724 BOLT; TENSION LEVER | 147 | 01 | EUROPE EQUIPMENT(EK4)02.559M6X20 W/LK&PL WASHER | 9112-9605 | B | |
| 0-28080-612-0 | 00.724 BOLT; TENSION LEVER | 147 | 01 | EUROPE EQUIPMENT(EK4)01.428M6X12 FLANGE | 9606- | B | |
| 9-09164-512-0 | 00.724 WASHER; IDLE,TIMING BELT | 122 | 01 | EUROPE EQUIPMENT(EK4)06.172ID=12.5 | 9112-9206 | B | |
| 8-94344-559-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | D | |
| 8-94457-889-0 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | C | |
| 8-94133-501-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | EUROPE EQUIPMENT(EK4)Z=22 | 9112- | B | |
| 8-94382-214-0 | 00.724 TENSIONER; TIMING BELT | 138 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-94214-934-2 | 00.724 BOLT; TENSIONER | 137 | 01 | M8 L=46 | 9112- | C | |
| 8-94433-408-0 | 00.724 BOLT; TENSIONER | 137 | 01 | EUROPE EQUIPMENT(EK4)M12X57 FLANGE | 9112- | B |

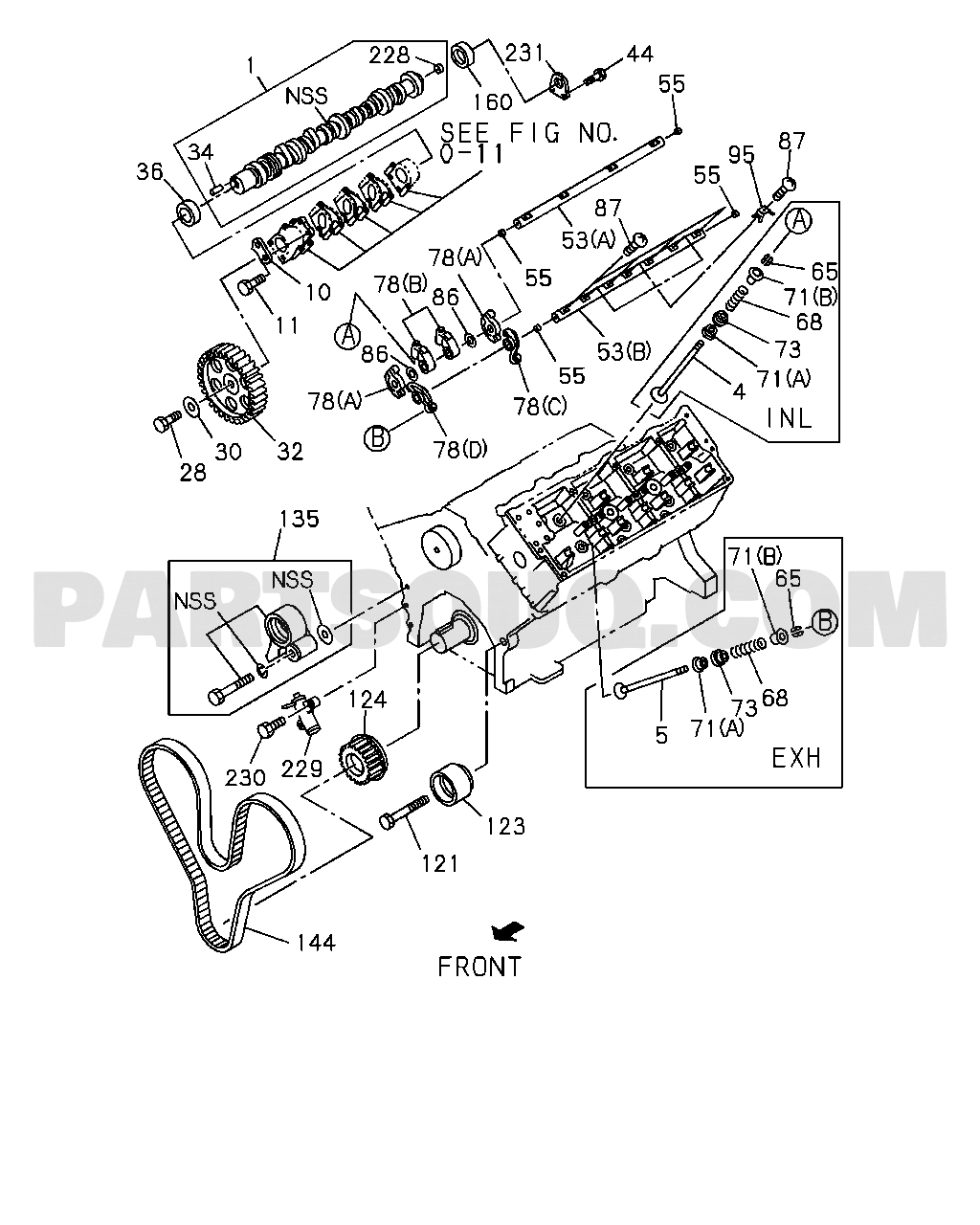

0-14 - CAMSHAFT AND VALVE, 6VD1 SOHC ENG
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-97113-327-0 | 00.662 PLATE; CAP | 231 | 01 | HEATER&DEFROSTER(C41),AIR CONDITIONERMANUAL CONT(C60)ID=35 & 2-8.5 | 9404- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0-50040-816-0 | 00.738 BOLT | 44 | 02 | 03.704M8X16 W/LK WASHER | 9112-9504 | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0-28080-814-0 | 00.738 BOLT | 44 | 02 | HEATER&DEFROSTER(C41),AIR CONDITIONERMANUAL CONT(C60)00.662M8X14 FLANGE | 9404- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97039-526-0 | 00.738 CUP; SEALING,CAMSHAFT | 228 | 02 | OD=8 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94136-784-1 | 00.519 CAMSHAFT | 1 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94127-797-4 | 00.519 CAMSHAFT | 1 | 01 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97027-957-2 | 00.519 CAMSHAFT | 1 | 01 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97027-958-2 | 00.519 CAMSHAFT | 1 | 01 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94471-941-2 | 00.533 PLUG; CM/SHF END | 160 | 02 | NOK OD=45 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-08160-510-0 | 00.533 PIN; CM/SHF | 34 | 02 | 00.738OD=5 L=10 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-08160-512-0 | 00.533 PIN; CM/SHF | 34 | 01 | 00.662 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94379-497-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 06 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94200-815-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 04 | (B)L=38.0 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94341-905-0 | 00.376 SPRING; ROCKER SHAFT | 95 | 03 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94200-814-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 04 | (A)L=57.0 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94334-845-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)OD=45 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94389-593-1 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 02 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97080-562-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)OD=56 T=7.0 | 9306- | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94214-912-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)00.213OD=56 T=7.0 | 9112-9305 | C | B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94365-130-0 | 00.349 BOLT; ROCKER SHAFT | 87 | 22 | M8X32 HEX SOCKET | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94433-302-0 | 00.349 BOLT; ROCKER SHAFT | 87 | 01 | M10X60 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94364-753-0 | 00.533 PLATE; THRUST | 10 | 02 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94110-480-1 | 00.533 PLATE; THRUST | 10 | 01 | 9112-9504 | A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94433-407-0 | 00.533 BOLT; THRUST PLATE TO C/BL | 11 | 01 | M12X47 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-05820-612-0 | 00.533 BOLT; THRUST PLATE TO C/BL | 11 | 04 | 08.900M6X12 HEX SOCKET | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94364-724-1 | 00.353 SHAFT; ROCKER ARM | 53 | 02 | (B)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94364-723-2 | 00.353 SHAFT; ROCKER ARM | 53 | 02 | (A)INLET | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94343-205-0 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94129-227-0 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | (B)EXHAUST | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94110-646-1 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | (A)INLET | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94360-876-0 | 00.349 WASHER; ROCKER ARM FIX | 86 | 12 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-09164-010-0 | 00.349 WASHER; ROCKER ARM FIX | 86 | 04 | ID=10.5 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-12626-005-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94116-940-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | (A)INLET | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94116-941-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | (B)EXHAUST | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94454-615-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 08 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94174-222-1 | 00.296 VALVE; INL | 4 | 04 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97131-729-0 | 00.296 VALVE; INL | 4 | 04 | 9505- | B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94363-134-0 | 00.296 VALVE; INL | 4 | 04 | 9112-9307 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97080-214-1 | 00.296 VALVE; INL | 4 | 04 | EXC. EUROPE EQUIPMENT(EK4) | 9308-9308 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97015-546-2 | 00.296 VALVE; INL | 4 | 12 | EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97037-373-0 | 00.296 VALVE; INL | 4 | 12 | EXC. EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97089-270-2 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9309- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97032-012-0 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9112-9207 | C | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97084-929-1 | 00.333 ARM; ROCKER | 78 | 12 | (A)EXHAUST | 9208- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97021-542-0 | 00.333 ARM; ROCKER | 78 | 12 | (A)EXHAUST | 9112-9207 | A | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94102-413-0 | 00.333 ARM; ROCKER | 78 | 08 | NPR | 9209- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94102-416-0 | 00.333 ARM; ROCKER | 78 | 08 | JBK | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94152-344-0 | 00.333 ARM; ROCKER | 78 | 08 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97032-013-1 | 00.333 ARM; ROCKER | 78 | 06 | (C)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97032-014-1 | 00.333 ARM; ROCKER | 78 | 06 | (D)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97084-927-1 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9208-9308 | C | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97016-141-2 | 00.736 SPROCKET; CM/SHF INL | 32 | 01 | 9112-9411 | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97066-480-2 | 00.736 SPROCKET; CM/SHF INL | 32 | 01 | 9112-9411 | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97065-823-2 | 00.736 SPROCKET; CM/SHF INL | 32 | 02 | 9412- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94174-283-1 | 00.662 WASHER; PULLEY | 30 | 01 | ID=10.5 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94232-045-0 | 00.662 WASHER; PULLEY | 30 | 02 | 00.736 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-02061-035-0 | 00.738 BOLT; CAM PULLEY | 28 | 01 | 08.900M10X35 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9-02061-032-0 | 00.738 BOLT; CAM PULLEY | 28 | 02 | 09.008M10X32 | 9112-9401 | C | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97109-673-0 | 00.738 BOLT; CAM PULLEY | 28 | 02 | M10X32 | 9402- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94364-816-1 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9112-9408 | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97116-002-0 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9409- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94472-349-0 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94429-487-0 | 00.310 COLLAR; SPLIT | 65 | 48 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94200-714-0 | 00.310 COLLAR; SPLIT | 65 | 16 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5-12565-004-0 | 00.310 COLLAR; SPLIT | 65 | 16 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94259-483-0 | 00.303 SPRING; VLV | 68 | 08 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97023-108-1 | 00.303 SPRING; VLV | 68 | 24 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94433-247-0 | 00.303 SPRING; VLV | 68 | 08 | ID=26.25 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94133-501-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | EUROPE EQUIPMENT(EK4)Z=22 | 9112- | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94344-559-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94457-889-0 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97033-673-0 | 00.309 SEAL; VLV GUIDE | 73 | 08 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94324-158-1 | 00.309 SEAL; VLV GUIDE | 73 | 24 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5-12563-001-0 | 00.309 SEAT; SPR | 71 | 08 | (A) LOWEROD=34 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94233-232-1 | 00.309 SEAT; SPR | 71 | 08 | (B) UPPEROD=32 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94200-749-0 | 00.309 SEAT; SPR | 71 | 08 | (A) LOWEROD=34 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94370-633-1 | 00.309 SEAT; SPR | 71 | 24 | (B) UPPEROD=29 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94316-354-0 | 00.309 SEAT; SPR | 71 | 24 | (A) LOWEROD=30.5 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-94133-731-2 | 00.309 SEAT; SPR | 71 | 08 | (B) UPPEROD=32.8 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97110-256-0 | 00.297 VALVE; EXH | 5 | 04 | 9404- | C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8-97118-767-0 | 00.297 VALVE; EXH | 5 | 04 | EXC. TURBOCHARGER| 9505- | B | 8-97015-547-1 | 00.297 VALVE; EXH | 5 | 12 | EUROPE EQUIPMENT(EK4) | 9112- | D | 8-97037-374-0 | 00.297 VALVE; EXH | 5 | 12 | EXC. EUROPE EQUIPMENT(EK4) | 9112- | D | 8-94174-223-1 | 00.297 VALVE; EXH | 5 | 04 | 9112-9403 | C | C | 8-97043-861-1 | 00.297 VALVE; EXH | 5 | 04 | 9112-9504 | AB | 8-97116-003-1 | 00.724 ROD ASM; PUSH,TENSIONER | 229 | 01 | 9409- | D | 8-94364-817-0 | 00.724 ROD ASM; PUSH,TENSIONER | 229 | 01 | 9112-9408 | D | 0-28080-825-0 | 00.724 BOLT; PUSH ROD | 230 | 02 | 01.531M8X25 FLANGE | 9112- | D | 8-94382-215-0 | 00.724 PULLEY; IDLE,TIMING | 123 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | 8-94386-488-3 | 00.724 PULLEY; IDLE,TIMING | 123 | 01 | 9112- | D | 0-10811-260-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | EUROPE EQUIPMENT(EK4)M12X60 | 9112-9206 | B | 8-94433-408-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | EUROPE EQUIPMENT(EK4)M12X57 FLANGE | 9207- | B | 0-28191-060-0 | 00.724 BOLT; IDLE PULLEY | 121 | 01 | M10X60 FLANGE | 9112- | D | 8-97042-268-0 | 00.724 BELT; TIMING | 144 | 01 | 9112- | C | 8-97016-326-0 | 00.724 BELT; TIMING | 144 | 01 | BANDO L=1784 | 9112- | D | 8-94380-679-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9112-9304 | A | B | 8-97065-986-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9305-9503 | A | B | |

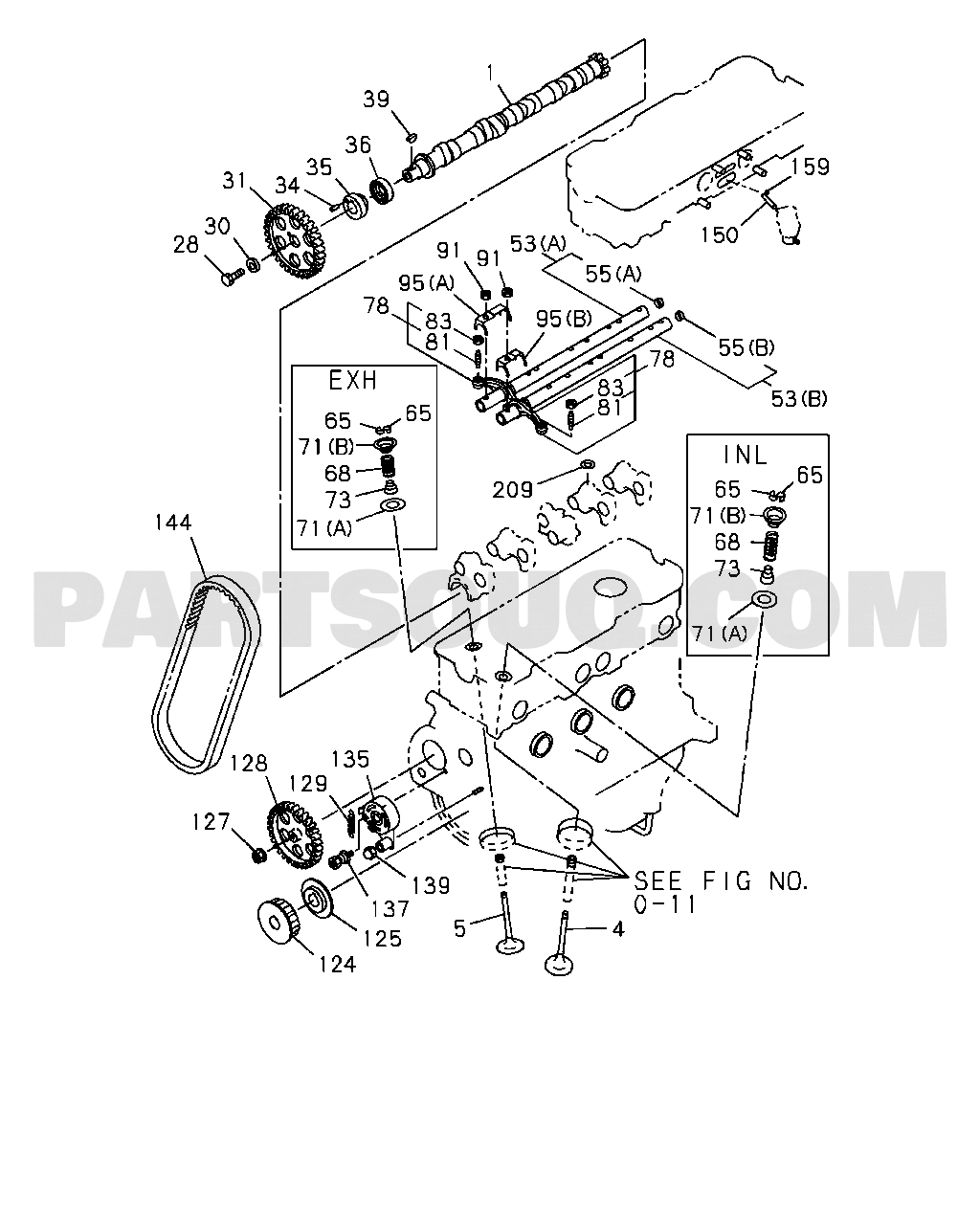

0-14 - CAMSHAFT AND VALVE, 4ZE1 ENG
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-94127-797-4 | 00.519 CAMSHAFT | 1 | 01 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-97027-958-2 | 00.519 CAMSHAFT | 1 | 01 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-97027-957-2 | 00.519 CAMSHAFT | 1 | 01 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94136-784-1 | 00.519 CAMSHAFT | 1 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 9-08055-516-0 | 00.529 KEY; WOODRUFF,BOSS | 39 | 01 | 08.960 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94214-912-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)00.213OD=56 T=7.0 | 9112-9305 | C | B | ||||||||||||||||||||||||||||||||||||||||
| 8-94389-593-1 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 02 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94334-845-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)OD=45 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-97080-562-0 | 00.533 SEAL; OIL,CM/SHF,FRT | 36 | 01 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD)EUROPE EQUIPMENT(EK4)OD=56 T=7.0 | 9306- | B | |||||||||||||||||||||||||||||||||||||||||
| 8-94251-272-1 | 00.533 BOSS; CM/SHF | 35 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-94159-292-0 | 00.426 RING SNAP PUSH ROD FUEL PUMP | 159 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-97147-983-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)960826-Z=44 | 9608- | B | |||||||||||||||||||||||||||||||||||||||||
| 8-94174-282-2 | 00.736 SPROCKET; CM/SHF | 31 | 01 | Z=52 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94133-510-2 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9112-9210 | A | B | ||||||||||||||||||||||||||||||||||||||||
| 8-97043-288-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9211-9503 | C | B | ||||||||||||||||||||||||||||||||||||||||
| 8-97116-059-0 | 00.736 SPROCKET; CM/SHF | 31 | 01 | EUROPE EQUIPMENT(EK4)Z=44 | 9504-9608 | C | B | ||||||||||||||||||||||||||||||||||||||||
| 9-08160-510-0 | 00.533 PIN; CM/SHF | 34 | 02 | 00.738OD=5 L=10 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 9-08160-512-0 | 00.533 PIN; CM/SHF | 34 | 01 | 00.662 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94174-283-1 | 00.662 WASHER; PULLEY | 30 | 01 | ID=10.5 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94232-045-0 | 00.662 WASHER; PULLEY | 30 | 02 | 00.736 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94159-290-1 | 00.426 ROD ASM; PUSH,FUEL PUMP | 150 | 01 | W/RING | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 9-02061-035-0 | 00.738 BOLT; CAM PULLEY | 28 | 01 | 08.900M10X35 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 9-02061-032-0 | 00.738 BOLT; CAM PULLEY | 28 | 02 | 09.008M10X32 | 9112-9401 | C | D | ||||||||||||||||||||||||||||||||||||||||
| 8-97109-673-0 | 00.738 BOLT; CAM PULLEY | 28 | 02 | M10X32 | 9402- | D | |||||||||||||||||||||||||||||||||||||||||
| 9-09110-508-0 | 00.349 NUT; ROCKER SHAFT | 91 | 10 | 00.002M8 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94341-905-0 | 00.376 SPRING; ROCKER SHAFT | 95 | 03 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-94200-814-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 04 | (A)L=57.0 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94200-815-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 04 | (B)L=38.0 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94379-497-1 | 00.376 SPRING; ROCKER SHAFT | 95 | 06 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94116-940-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | (A)INLET | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94116-941-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | (B)EXHAUST | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 9-12626-005-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 02 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-94454-615-0 | 00.356 PLUG; ROCKER SHAFT END | 55 | 08 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94102-413-0 | 00.333 ARM; ROCKER | 78 | 08 | NPR | 9209- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-97021-542-0 | 00.333 ARM; ROCKER | 78 | 12 | (A)EXHAUST | 9112-9207 | A | D | ||||||||||||||||||||||||||||||||||||||||
| 8-97084-929-1 | 00.333 ARM; ROCKER | 78 | 12 | (A)EXHAUST | 9208- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97032-012-0 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9112-9207 | C | D | ||||||||||||||||||||||||||||||||||||||||
| 8-97084-927-1 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9208-9308 | C | D | ||||||||||||||||||||||||||||||||||||||||
| 8-97089-270-2 | 00.333 ARM; ROCKER | 78 | 12 | (B)INLET | 9309- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97032-013-1 | 00.333 ARM; ROCKER | 78 | 06 | (C)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97032-014-1 | 00.333 ARM; ROCKER | 78 | 06 | (D)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94102-416-0 | 00.333 ARM; ROCKER | 78 | 08 | JBK | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94152-344-0 | 00.333 ARM; ROCKER | 78 | 08 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 9-09844-574-0 | 00.787 NUT; ADJ SCREW,LK | 83 | 16 | 00.429M8 FLANGE | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 9-09111-508-0 | 00.787 NUT; ADJ SCREW,LK | 83 | 08 | 08.915M8 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||
| 8-94364-724-1 | 00.353 SHAFT; ROCKER ARM | 53 | 02 | (B)EXHAUST | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94364-723-2 | 00.353 SHAFT; ROCKER ARM | 53 | 02 | (A)INLET | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94129-227-0 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | (B)EXHAUST | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94110-646-1 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | (A)INLET | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94343-205-0 | 00.353 SHAFT; ROCKER ARM | 53 | 01 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-94152-283-1 | 00.429 SCREW; ADJ,ROCKER ARM | 81 | 08 | M8X30 | 9505- | B | |||||||||||||||||||||||||||||||||||||||||
| 8-94200-786-0 | 00.429 SCREW; ADJ,ROCKER ARM | 81 | 16 | M8X27 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94152-283-0 | 00.429 SCREW; ADJ,ROCKER ARM | 81 | 08 | M8X30 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||
| 5-12565-004-0 | 00.310 COLLAR; SPLIT | 65 | 16 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-94200-714-0 | 00.310 COLLAR; SPLIT | 65 | 16 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-94429-487-0 | 00.310 COLLAR; SPLIT | 65 | 48 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-97023-108-1 | 00.303 SPRING; VLV | 68 | 24 | 9112- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94259-483-0 | 00.303 SPRING; VLV | 68 | 08 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-94433-247-0 | 00.303 SPRING; VLV | 68 | 08 | ID=26.25 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||
| 9-09160-508-0 | 00.349 WASHER; LK,ROCKER ARM BRKT | 209 | 02 | 16.674ID=8.4 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-97033-673-0 | 00.309 SEAL; VLV GUIDE | 73 | 08 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94324-158-1 | 00.309 SEAL; VLV GUIDE | 73 | 24 | ALSO INCLUDED IN GASKET SET(ENG. & HEAD) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97016-326-0 | 00.724 BELT; TIMING | 144 | 01 | BANDO L=1784 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97042-268-0 | 00.724 BELT; TIMING | 144 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-97065-986-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9305-9503 | A | B | ||||||||||||||||||||||||||||||||||||||||
| 8-94380-679-0 | 00.724 BELT; TIMING | 144 | 01 | EUROPE EQUIPMENT(EK4)BLUE | 9112-9304 | A | B | ||||||||||||||||||||||||||||||||||||||||
| 8-94370-633-1 | 00.309 SEAT; SPR | 71 | 24 | (B) UPPEROD=29 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94133-731-2 | 00.309 SEAT; SPR | 71 | 08 | (B) UPPEROD=32.8 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||
| 8-94200-749-0 | 00.309 SEAT; SPR | 71 | 08 | (A) LOWEROD=34 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 5-12563-001-0 | 00.309 SEAT; SPR | 71 | 08 | (A) LOWEROD=34 | 9112-9504 | AB | |||||||||||||||||||||||||||||||||||||||||
| 8-94233-232-1 | 00.309 SEAT; SPR | 71 | 08 | (B) UPPEROD=32 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94316-354-0 | 00.309 SEAT; SPR | 71 | 24 | (A) LOWEROD=30.5 | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97116-002-0 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9409- | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94364-816-1 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9112-9408 | D | ||||||||||||||||||||||||||||||||||||||||||
| 8-94472-349-0 | 00.724 PULLEY; TENSIONER | 135 | 01 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-94174-224-1 | 00.724 PULLEY; TIMING,OIL PUMP | 128 | 01 | Z=45 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94472-329-0 | 00.724 SPRING; TENSIONER | 129 | 01 | L=65 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94221-051-0 | 00.724 NUT; PULLEY | 127 | 01 | M12 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 9-09110-508-0 | 00.724 NUT; TENSIONER | 139 | 01 | 00.002M8 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94214-934-2 | 00.724 BOLT; TENSIONER | 137 | 01 | M8 L=46 | 9112- | C | |||||||||||||||||||||||||||||||||||||||||
| 8-94433-408-0 | 00.724 BOLT; TENSIONER | 137 | 01 | EUROPE EQUIPMENT(EK4)M12X57 FLANGE | 9112- | B | |||||||||||||||||||||||||||||||||||||||||
| 8-94363-134-0 | 00.296 VALVE; INL | 4 | 04 | 9112-9307 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-97080-214-1 | 00.296 VALVE; INL | 4 | 04 | EXC. EUROPE EQUIPMENT(EK4) | 9308-9308 | AB | |||||||||||||||||||||||||||||||||||||||||
| 8-97131-729-0 | 00.296 VALVE; INL | 4 | 04 | 9505- | B | ||||||||||||||||||||||||||||||||||||||||||
| 8-94174-222-1 | 00.296 VALVE; INL | 4 | 04 | 9112- | C | ||||||||||||||||||||||||||||||||||||||||||
| 8-97015-546-2 | 00.296 VALVE; INL | 4 | 12 | EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97037-373-0 | 00.296 VALVE; INL | 4 | 12 | EXC. EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-94174-223-1 | 00.297 VALVE; EXH | 5 | 04 | 9112-9403 | C | C | |||||||||||||||||||||||||||||||||||||||||
| 8-97037-374-0 | 00.297 VALVE; EXH | 5 | 12 | EXC. EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97015-547-1 | 00.297 VALVE; EXH | 5 | 12 | EUROPE EQUIPMENT(EK4) | 9112- | D | |||||||||||||||||||||||||||||||||||||||||
| 8-97043-861-1 | 00.297 VALVE; EXH | 5 | 04 | 9112-9504 | AB | ||||||||||||||||||||||||||||||||||||||||||
| 8-97118-767-0 | 00.297 VALVE; EXH | 5 | 04 | EXC. TURBOCHARGER| 9505- | B | 8-97110-256-0 | 00.297 VALVE; EXH | 5 | 04 | 9404- | C | 8-94215-184-0 | 00.662 PLATE; GUIDE,TIMING BELT | 125 | 01 | 00.724 | 9112- | C | 8-94344-559-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | D | 8-94457-889-0 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | Z=26 | 9112- | C | 8-94133-501-3 | 00.659 PULLEY; TIMING,CR/SHF | 124 | 01 | EUROPE EQUIPMENT(EK4)Z=22 | 9112- | B | |
0-20 - TIMING GEAR CASE AND FLYWHEEL HOUSING, 4JG1,4JG2 ENG(NO.1)
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model |
|---|---|---|---|---|---|---|---|
| 8-97038-105-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-94449-471-4 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | C | ||
| 8-94374-960-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | D | ||
| 8-94464-695-1 | 00.207 GASKET; TIMING COVER,LWR | 129 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4)(A)L=560 | 9112- | B | |
| 8-94464-696-0 | 00.207 GASKET; TIMING COVER,LWR | 129 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4)(B)L=366 | 9112- | B | |
| 8-94437-923-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112-9504 | AB | ||
| 8-94443-574-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112- | C | ||
| 8-94214-903-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 02 | (A)M10X18 | 9112- | C | |
| 8-94215-044-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 01 | (B)M10X50 REAMER | 9112- | C | |
| 5-09000-227-0 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 03 | M12X25 | 9112-9504 | AB | |
| 8-94133-500-0 | 00.219 POINTER; TIMING | 109 | 01 | EUROPE EQUIPMENT(EK4)M5X7.5 | 9112- | B | |
| 0-28080-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.153M6X50 FLANGE | 9205-9208 | C | |
| 0-28010-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | M6X50 FLANGE | 9112-9204 | C | |
| 8-94152-616-1 | 00.206 BOLT; TIMING COVER | 124 | 03 | EUROPE EQUIPMENT(EK4)M6X50 W/LK WASHER | 9112- | B | |
| 0-50040-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 04.054M6X25 W/LK WASHER | 9209-9308 | C | |
| 9-01900-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 09.211M6X16 W/LK WASHER | 9112-9204 | C | |
| 0-50040-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 04.686M6X16 W/LK WASHER | 9205- | C | |
| 9-01900-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.652M6X25 W/LK WASHER | 9112-9204 | A | C |
| 0-50140-635-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4)M6X35 W/LK&PL WASHER | 9112- | B | |
| 0-28080-820-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4),AUSTRALIAEQUIPMENT(RR3)07.010M8X20 FLANGE | 9112-9208 | D | |
| 8-94139-961-0 | 00.207 GASKET; TIMING COVER,UPR | 139 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4)L=215 | 9112- | B | |
| 8-97071-560-1 | 00.213 SEAL; OIL,CR/SHF,FRT | 103 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4) | 9309- | B | |
| 8-97049-145-0 | 00.213 SEAL; OIL,CR/SHF,FRT | 103 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-97129-429-0 | 00.206 GASKET; BLOCK TO HSG | 97 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4) | 9505- | B | |
| 8-97080-302-0 | 00.206 GASKET; BLOCK TO HSG | 97 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4) | 9306-9504 | C | B |
| 8-97046-470-0 | 00.206 GASKET; BLOCK TO HSG | 97 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4) | 9112-9305 | C | B |
| 8-97038-103-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-94374-964-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94374-963-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94452-421-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | C | ||
| 8-97049-146-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-97071-561-1 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9309-9504 | AB | |
| 8-97025-206-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | C | |
| 8-94381-233-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | D | |
| 8-97129-982-1 | 00.206 CASE; TIMING GEAR | 1 | 01 | EXC. EUROPE EQUIPMENT(EK4) | 9507- | B | |
| 8-94405-608-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112- | C | ||
| 8-97160-960-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9607- | B | |
| 8-97115-133-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9411-9606 | C | B |
| 8-97083-629-2 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9207-9410 | C | B |
| 8-94133-497-6 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9206 | C | B |
| 8-94155-361-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112-9504 | A | ||
| 9-04020-828-0 | 00.206 STUD; INJ PUMP | 99 | 03 | EUROPE EQUIPMENT(EK4)00.004M8X28 L=44 | 9407- | B | |
| 9-04020-825-0 | 00.206 STUD; INJ PUMP | 99 | 03 | EUROPE EQUIPMENT(EK4)M8X25 L=41 | 9112-9406 | B | |
| 8-94224-829-0 | 00.206 NUT; STUD,INJ PUMP | 98 | 03 | EUROPE EQUIPMENT(EK4)03.340M8 | 9112- | B | |
| 0-50140-845-0 | 00.206 BOLT; FRT PLATE | 162 | 04 | EUROPE EQUIPMENT(EK4)01.531(B)M8X45 W/LK&PL WASHER | 9112-9205 | B | |
| 0-50040-845-0 | 00.206 BOLT; FRT PLATE | 162 | 04 | EUROPE EQUIPMENT(EK4)01.252(B)M8X45 W/LK WASHER | 9206- | B | |
| 8-94167-314-1 | 00.206 BOLT; FRT PLATE | 162 | 01 | EUROPE EQUIPMENT(EK4)(A)M8X19.5,M8X42.5 L=69 | 9112-9607 | B | |
| 8-97148-539-0 | 00.206 BOLT; FRT PLATE | 162 | 01 | EUROPE EQUIPMENT(EK4)(A)M8X42.5 L=69 | 9608- | B | |
| 8-94152-617-1 | 00.206 BOLT; TENSIONER GUIDE | 145 | 01 | EUROPE EQUIPMENT(EK4)M8X20 | 9112- | B |
0-20 - TIMING GEAR CASE AND FLYWHEEL HOUSING, 4JG1,4JG2 ENG(NO.2)
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model |
|---|---|---|---|---|---|---|---|
| 8-94214-903-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 02 | (A)M10X18 | 9112- | C | |
| 5-09000-227-0 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 03 | M12X25 | 9112-9504 | AB | |
| 8-94215-044-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 01 | (B)M10X50 REAMER | 9112- | C | |
| 8-94443-574-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112- | C | ||
| 8-94437-923-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112-9504 | AB | ||
| 8-94381-233-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | D | |
| 8-97025-206-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | C | |
| 8-97071-561-1 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9309-9504 | AB | |
| 8-97049-146-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-97046-469-1 | 00.207 GASKET; GEAR CASE TO C/BL | 32 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9504 | A | |
| 8-97129-427-0 | 00.207 GASKET; GEAR CASE TO C/BL | 32 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EXC. EUROPE EQUIPMENT(EK4) | 9508- | B | |
| 8-94109-707-0 | 00.207 GASKET; BRKT TO CASE | 33 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9504 | A | |
| 9-08151-020-0 | 00.685 PIN; GEAR CASE COVER | 38 | 02 | 00.669OD=10 L=20 | 9112-9504 | A | |
| 8-94140-117-1 | 00.207 GASKET; GEAR CASE TO COVER | 56 | 01 | 9112-9504 | A | ||
| 8-97129-982-1 | 00.206 CASE; TIMING GEAR | 1 | 01 | EXC. EUROPE EQUIPMENT(EK4) | 9507- | B | |
| 8-94155-361-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112-9504 | A | ||
| 8-94133-497-6 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9206 | C | B |
| 8-97083-629-2 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9207-9410 | C | B |
| 8-97115-133-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9411-9606 | C | B |
| 8-94405-608-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112- | C | ||
| 8-97160-960-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9607- | B | |
| 8-97045-362-1 | 00.207 GASKET COVER TIMING CHECK HOLE | 65 | 02 | 9112-9412 | A | ||
| 8-97118-698-0 | 00.207 GASKET COVER TIMING CHECK HOLE | 65 | 02 | 9501-9504 | A | ||
| 5-11321-009-0 | 00.206 COVER; TIMING CHECK HOLE | 57 | 02 | 9112-9504 | A | ||
| 9-01900-614-0 | 00.206 BOLT; CHECK HOLE COVER | 58 | 04 | 01.073M6X14 W/LK WASHER | 9112-9204 | C | A |
| 0-50040-614-0 | 00.206 BOLT; CHECK HOLE COVER | 58 | 04 | M6X14 W/LK WASHER | 9205-9504 | A | |
| 0-50040-820-0 | 00.206 BOLT; GEAR CASE | 36 | 06 | 08.900M8X20 W/LK WASHER | 9112-9504 | A | |
| 0-50040-845-0 | 00.206 BOLT; GEAR CASE | 36 | 02 | 01.252M8X45 W/LK WASHER | 9112-9504 | A | |
| 8-94155-360-2 | 00.206 COVER; GEAR CASE | 54 | 01 | 9112-9504 | A | ||
| 8-94205-986-1 | 00.206 BOLT; COVER TO CASE | 60 | 06 | M8X65 W/LK WASHER | 9112-9504 | A | |
| 9-95821-255-0 | 00.206 BOLT; COVER TO CASE | 60 | 01 | M12X55 W/HEX-SOCKET | 9112-9504 | A | |
| 0-50040-860-0 | 00.206 BOLT; COVER TO CASE | 60 | 01 | 01.252M8X60 W/LK WASHER | 9112-9504 | A | |
| 0-50040-832-0 | 00.206 BOLT; COVER TO CASE | 60 | 08 | 00.727M8X32 W/LK WASHER | 9112-9504 | A | |
| 8-97071-560-1 | 00.213 SEAL; OIL,CR/SHF,FRT | 103 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).EUROPE EQUIPMENT(EK4) | 9309- | B | |
| 8-97049-145-0 | 00.213 SEAL; OIL,CR/SHF,FRT | 103 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-94423-518-3 | 00.206 COVER ASM; GEAR CASE COVER | 68 | 01 | 9112-9504 | A | ||
| 8-94155-721-1 | 00.206 COVER ASM; GEAR CASE COVER | 68 | 01 | EXC. EUROPE EQUIPMENT(EK4) | 9505- | B | |
| 5-19389-002-0 | 00.206 RUBBER NOISE COVER MTG TIMING G | 75 | 02 | 9112-9504 | A | ||
| 5-19389-009-0 | 00.206 BUSHING MTG RUBBER NOISE COVER | 77 | 02 | 9112-9504 | A | ||
| 0-50140-618-0 | 00.206 BOLT; COVER FIX | 73 | 04 | 08.900M6X18 W/LK&PL WASHER | 9112-9504 | A | |
| 8-94423-517-2 | 00.206 SEAL RUBBER COVER TO | 69 | 01 | 9112-9504 | A | ||
| 8-94420-559-6 | 00.206 SPACER MTG RUBBER NOISE COVER | 78 | 01 | 9112-9504 | A | ||
| 8-94155-722-3 | 00.206 SPACER MTG RUBBER NOISE COVER | 78 | 01 | EXC. EUROPE EQUIPMENT(EK4) | 9505- | B | |
| 5-19389-002-0 | 00.206 RUBBER; MTG,COVER | 71 | 02 | 9112-9404 | A | ||
| 8-94155-721-1 | 00.206 COVER; NOISE SHIELD | 55 | 01 | 9408-9504 | A | ||
| 8-94420-293-3 | 00.206 COVER; NOISE SHIELD | 55 | 01 | 9112-9407 | A | ||
| 5-19389-009-0 | 00.206 BUSHING SPACER COVER TO | 72 | 02 | 9112-9504 | A |
0-20 - TIMING GEAR CASE AND FLYWHEEL HOUSING, 6VD1 SOHC ENG
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model |
|---|---|---|---|---|---|---|---|
| 8-94174-212-3 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9112- | C | ||
| 8-97016-140-2 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9112-9307 | D | ||
| 8-97102-450-1 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9308- | D | ||
| 8-94339-958-0 | 00.683 DOWEL; RET TO C/BL | 174 | 02 | 9112-9309 | D | ||
| 8-97103-336-0 | 00.683 DOWEL; RET TO C/BL | 174 | 02 | 930920- | 9309- | D | |
| 8-97071-561-1 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9309-9504 | AB | |
| 8-97049-146-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-94381-233-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | D | |
| 8-97025-206-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | C | |
| 0-28080-825-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | 01.531M8X25 FLANGE | 9112- | D | |
| 0-50040-825-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | 01.073M8X25 W/LK WASHER | 9112- | C | |
| 0-50040-832-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | M8X32 W/LK WASHER | 9112- | C | |
| 0-28080-816-0 | 00.727 BOLT; RET TO C/BL | 185 | 06 | 01.062M8X16 FLANGE | 9112-9407 | D | |
| 0-28080-820-0 | 00.727 BOLT; RET TO C/BL | 185 | 06 | 07.010M8X20 FLANGE | 9408-9601 | D | |
| 5-09300-067-0 | 00.206 STUD; COVER | 140 | 01 | M8X90 L=106 | 9112- | D | |
| 8-94374-961-2 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | D | ||
| 8-94405-609-3 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | C | ||
| 8-94374-962-2 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | D | ||
| 0-91150-108-0 | 00.206 NUT; COVER | 144 | 01 | 07.633M8 FLANGE | 9112- | D | |
| 0-50140-616-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | 12.187M6X16 W/LK&PL WASHER | 9205-9207 | C | |
| 9-01960-616-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | M6X16 W/LK&PL WASHER | 9112-9204 | A | C |
| 0-28080-612-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | 01.428M6X12 FLANGE | 9208- | C | |
| 9-01960-818-0 | 00.206 BOLT; FRT PLATE | 158 | 01 | 07.039M8X18 W/LK&PL WASHER | 9112-9204 | A | C |
| 0-50140-818-0 | 00.206 BOLT; FRT PLATE | 158 | 01 | 01.540M8X18 W/LK&PL WASHER | 9205- | C | |
| 0-28080-812-0 | 00.206 BOLT; FRT PLATE | 158 | 08 | 08.900M8X12 FLANGE | 9112- | D | |
| 8-94374-963-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94374-964-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94452-421-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | C | ||
| 8-97038-103-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 0-28080-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.153M6X50 FLANGE | 9205-9208 | C | |
| 0-50140-635-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4)M6X35 W/LK&PL WASHER | 9112- | B | |
| 8-94152-616-1 | 00.206 BOLT; TIMING COVER | 124 | 03 | EUROPE EQUIPMENT(EK4)M6X50 W/LK WASHER | 9112- | B | |
| 0-28010-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | M6X50 FLANGE | 9112-9204 | C | |
| 0-28080-820-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4),AUSTRALIAEQUIPMENT(RR3)07.010M8X20 FLANGE | 9112-9208 | D | |
| 0-50040-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 04.054M6X25 W/LK WASHER | 9209-9308 | C | |
| 9-01900-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 09.211M6X16 W/LK WASHER | 9112-9204 | C | |
| 0-50040-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 04.686M6X16 W/LK WASHER | 9205- | C | |
| 9-01900-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.652M6X25 W/LK WASHER | 9112-9204 | A | C |
| 8-94374-960-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | D | ||
| 8-94449-471-4 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | C | ||
| 8-97038-105-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-97023-373-0 | 00.213 SEAL; OIL,CRANKSHAFT FRT | 35 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).OD=55 T=6.0 | 9112- | D | |
| 8-94339-997-0 | 00.213 SEAL; OIL,CRANKSHAFT FRT | 35 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).OD=56 T=6.5 | 9112- | C |
0-20 - TIMING GEAR CASE AND FLYWHEEL HOUSING, 4ZE1 ENG
| Number | Name | Code | Quantity | Note | Applied Date | Itc | Applied Model |
|---|---|---|---|---|---|---|---|
| 8-94155-361-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112-9504 | A | ||
| 8-97129-982-1 | 00.206 CASE; TIMING GEAR | 1 | 01 | EXC. EUROPE EQUIPMENT(EK4) | 9507- | B | |
| 8-94133-497-6 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9112-9206 | C | B |
| 8-97083-629-2 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9207-9410 | C | B |
| 8-97115-133-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9411-9606 | C | B |
| 8-97160-960-0 | 00.206 CASE; TIMING GEAR | 1 | 01 | EUROPE EQUIPMENT(EK4) | 9607- | B | |
| 8-94405-608-3 | 00.206 CASE; TIMING GEAR | 1 | 01 | 9112- | C | ||
| 8-94374-963-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94374-964-0 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | D | ||
| 8-94452-421-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | 9112- | C | ||
| 8-97038-103-1 | 00.206 COVER; TIMING,UPR | 132 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 0-50140-616-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | 12.187M6X16 W/LK&PL WASHER | 9205-9207 | C | |
| 0-28080-812-0 | 00.206 BOLT; FRT PLATE | 158 | 08 | 08.900M8X12 FLANGE | 9112- | D | |
| 0-50140-818-0 | 00.206 BOLT; FRT PLATE | 158 | 01 | 01.540M8X18 W/LK&PL WASHER | 9205- | C | |
| 9-01960-818-0 | 00.206 BOLT; FRT PLATE | 158 | 01 | 07.039M8X18 W/LK&PL WASHER | 9112-9204 | A | C |
| 0-28080-612-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | 01.428M6X12 FLANGE | 9208- | C | |
| 9-01960-616-0 | 00.206 BOLT; FRT PLATE | 158 | 03 | M6X16 W/LK&PL WASHER | 9112-9204 | A | C |
| 8-94405-609-3 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | C | ||
| 8-94374-961-2 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | D | ||
| 8-94374-962-2 | 00.206 PLATE; FRT,C/BL | 149 | 01 | 9112- | D | ||
| 0-28080-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.153M6X50 FLANGE | 9205-9208 | C | |
| 9-01900-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 09.211M6X16 W/LK WASHER | 9112-9204 | C | |
| 0-50040-616-0 | 00.206 BOLT; TIMING COVER | 124 | 06 | 04.686M6X16 W/LK WASHER | 9205- | C | |
| 9-01900-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 01.652M6X25 W/LK WASHER | 9112-9204 | A | C |
| 0-28080-820-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4),AUSTRALIAEQUIPMENT(RR3)07.010M8X20 FLANGE | 9112-9208 | D | |
| 0-28010-650-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | M6X50 FLANGE | 9112-9204 | C | |
| 8-94152-616-1 | 00.206 BOLT; TIMING COVER | 124 | 03 | EUROPE EQUIPMENT(EK4)M6X50 W/LK WASHER | 9112- | B | |
| 0-50140-635-0 | 00.206 BOLT; TIMING COVER | 124 | 07 | EUROPE EQUIPMENT(EK4)M6X35 W/LK&PL WASHER | 9112- | B | |
| 0-50040-625-0 | 00.206 BOLT; TIMING COVER | 124 | 01 | 04.054M6X25 W/LK WASHER | 9209-9308 | C | |
| 8-94150-996-0 | 00.206 GROMMET; TIMING COVER,LWR | 126 | 01 | 9112- | C | ||
| 0-50140-618-0 | 00.206 BOLT; FRT PLATE | 137 | 02 | 08.900M6X18 W/LK&PL WASHER | 9505- | C | |
| 8-94215-044-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 01 | (B)M10X50 REAMER | 9112- | C | |
| 5-09000-227-0 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 03 | M12X25 | 9112-9504 | AB | |
| 8-94214-903-1 | 00.683 BOLT; RR PLATE TO C/BL | 15 | 02 | (A)M10X18 | 9112- | C | |
| 8-94374-960-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | D | ||
| 8-94449-471-4 | 00.206 COVER; TIMING,LWR | 123 | 01 | 9112- | C | ||
| 8-97038-105-1 | 00.206 COVER; TIMING,LWR | 123 | 01 | EUROPE EQUIPMENT(EK4) | 9112- | B | |
| 8-94437-923-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112-9504 | AB | ||
| 8-94443-574-2 | 00.683 PLATE; RR,C/BL | 11 | 01 | 9112- | C | ||
| 8-97049-146-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112-9308 | AB | |
| 8-94381-233-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | D | |
| 8-97025-206-0 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9112- | C | |
| 8-97071-561-1 | 00.137 SEAL; OIL,CR/SHF,RR | 175 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE). | 9309-9504 | AB | |
| 9-04110-850-0 | 00.206 STUD; TENSIONER | 127 | 01 | 03.613M8X50 L=62 | 9112- | C | |
| 8-94214-914-0 | 00.207 GASKET; RET TO C/BL | 166 | 01 | 01.429 | 9112-9602 | C | C |
| 8-97143-478-0 | 00.207 GASKET; RET TO C/BL | 166 | 01 | 9603- | C | ||
| 8-94174-212-3 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9112- | C | ||
| 8-97102-450-1 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9308- | D | ||
| 8-97016-140-2 | 00.137 RETAINER; CR/SHF | 172 | 01 | 9112-9307 | D | ||
| 8-94339-997-0 | 00.213 SEAL; OIL,CRANKSHAFT FRT | 35 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).OD=56 T=6.5 | 9112- | C | |
| 8-97023-373-0 | 00.213 SEAL; OIL,CRANKSHAFT FRT | 35 | 01 | ALSO INCLUDED IN GASKET SET(ENGINE).OD=55 T=6.0 | 9112- | D | |
| 0-50040-825-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | 01.073M8X25 W/LK WASHER | 9112- | C | |
| 0-50040-832-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | M8X32 W/LK WASHER | 9112- | C | |
| 0-28080-816-0 | 00.727 BOLT; RET TO C/BL | 185 | 06 | 01.062M8X16 FLANGE | 9112-9407 | D | |
| 0-28080-820-0 | 00.727 BOLT; RET TO C/BL | 185 | 06 | 07.010M8X20 FLANGE | 9408-9601 | D | |
| 0-28080-825-0 | 00.727 BOLT; RET TO C/BL | 185 | 02 | 01.531M8X25 FLANGE | 9112- | D |
