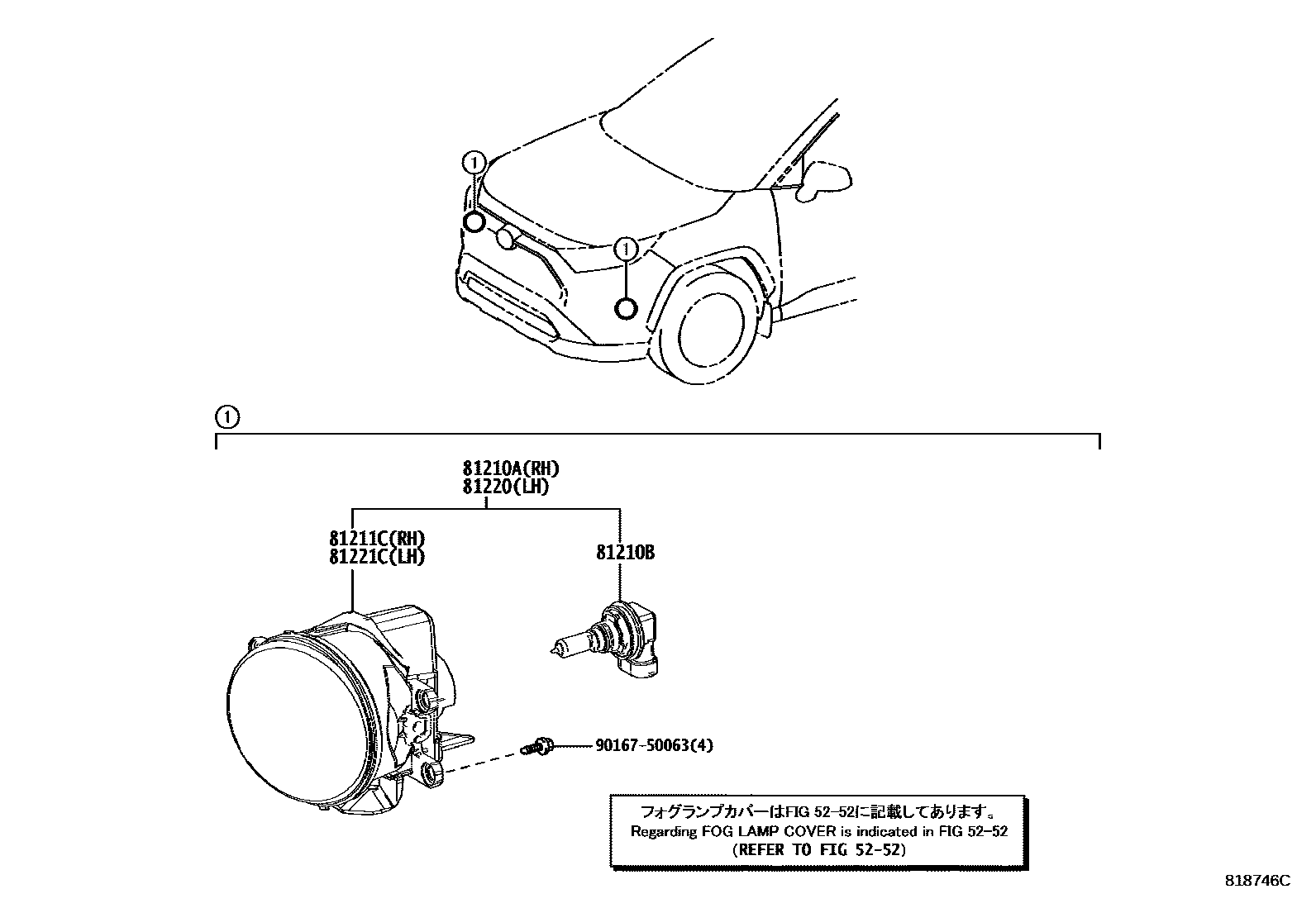

  • LAMPARA ANTINIEBLA (1)
  • LAMPARA SENAL GIRO LATERAL Y LAMPARA DEL ESP.RETROVISOR EXT. (1)
  • COMBINACION DE LAMPARAS TRASERAS (1)
  • LAMPARA DE LA MATRICULA TRASERA (1)
  • REFLECTOR REFLEX (1)
  • LAMPARA CENTRAL DE PARADA (1)

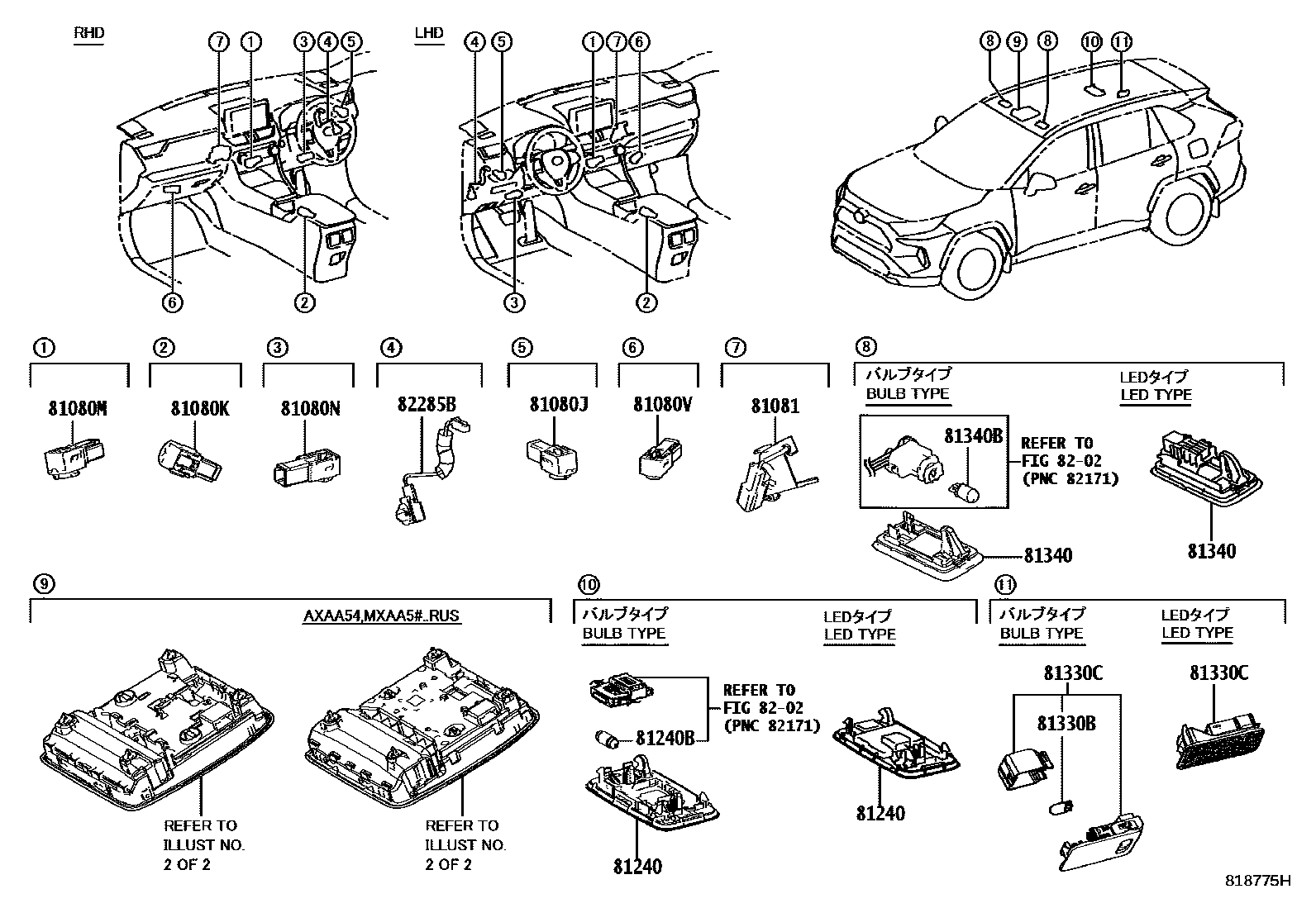

  • LAMPARA INTERIOR (1)
  • BATERIA Y CABLE DE LA BATERIA (1)
  • CONDUCTORES Y ABRAZADERA (1)
  • MEDIDOR (1)
  • CONMUTADOR & RELE & COMPUTADORA (1)
  • SISTEMA ELECTRONICO DE INYECCION DE COMBUSTIBLE (1)
  • SISTEMA DE MARCHA ECONOMICA (1)
  • CONTROL DE MARCHA (VELOCIDAD AUTOMATICA) (1)

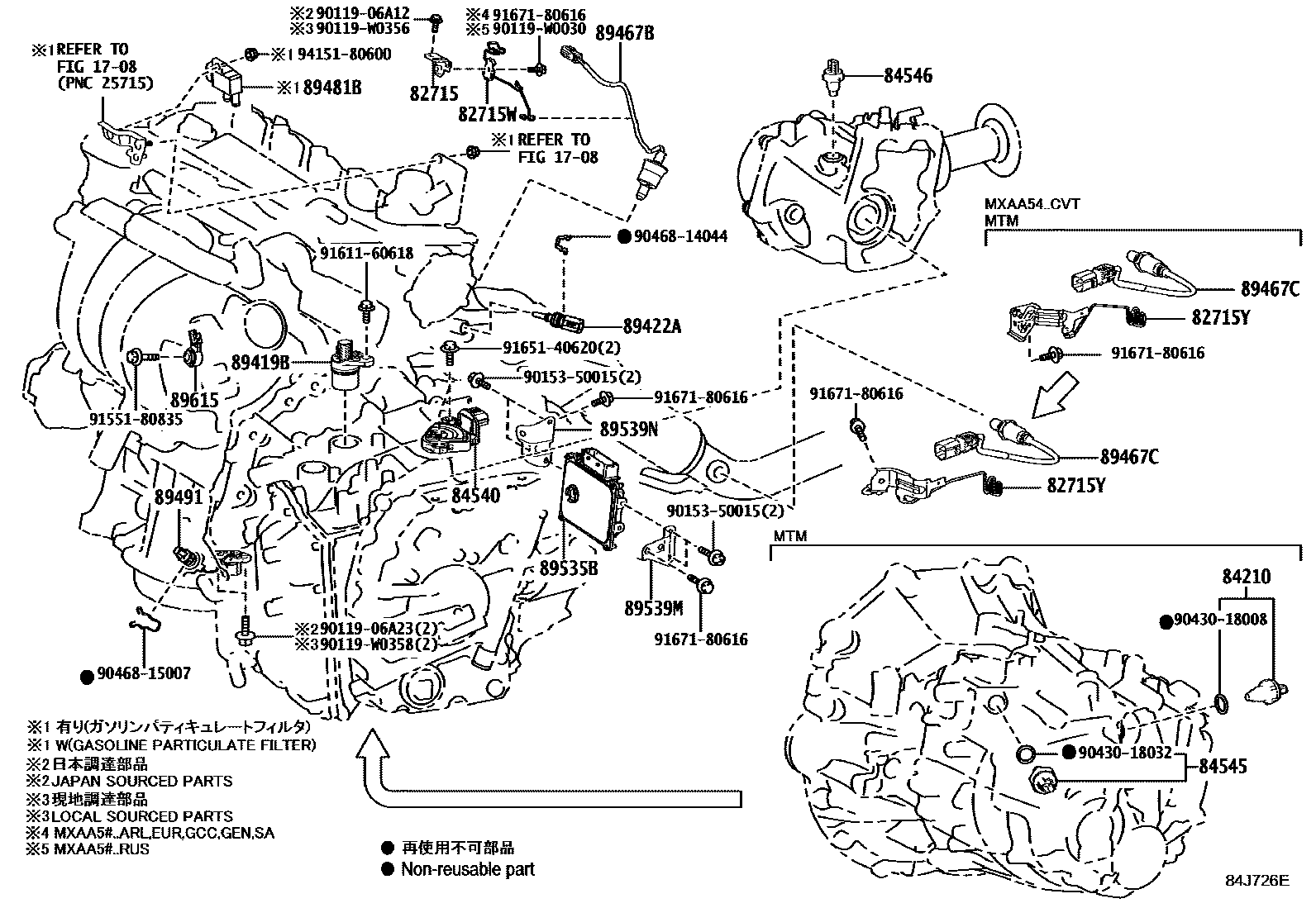

  • TRANSMISION DE CONTROL ELECTRONICO Y SOBREMARCHA (1)
  • SISTEMA DE FRENOS ANTIENCLAVAMIENTO (1)

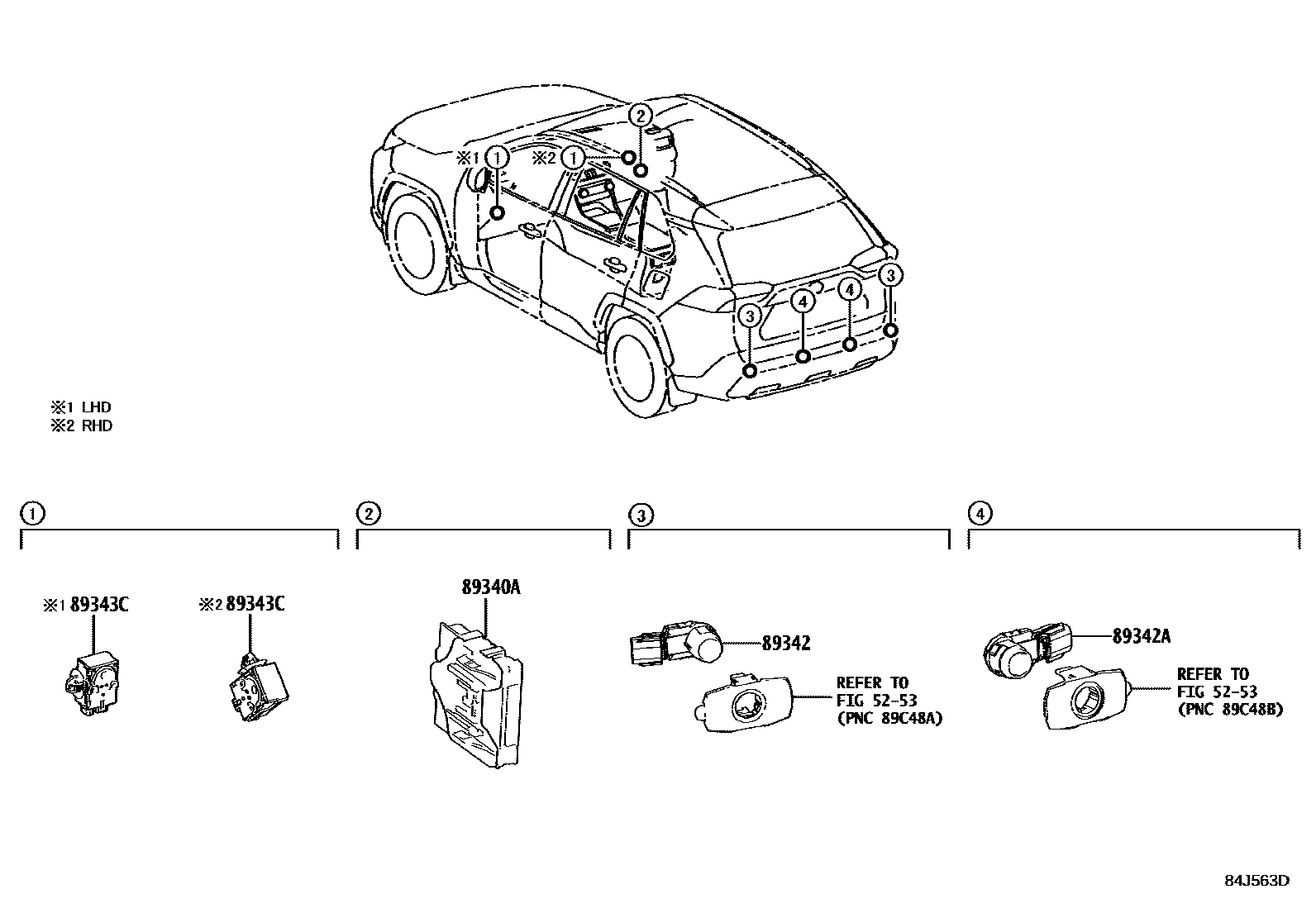

  • SONAR POSTERIOR (1)
  • NIVELADOR AUTOMATICO (PIEZAS ELECTRICAS) (1)
  • CIERRE DE PUERTA INALAMBRICO (1)
  • BOLSA DE AIRE (1)
  • INMOVILIZADOR (1)
  • SISTEMA DE AVISO DE LA PRESION DE LOS NEUMATICOS (1)
  • LIMPIAPARABRISAS (1)
  • LIMPIADOR TRASERO (1)

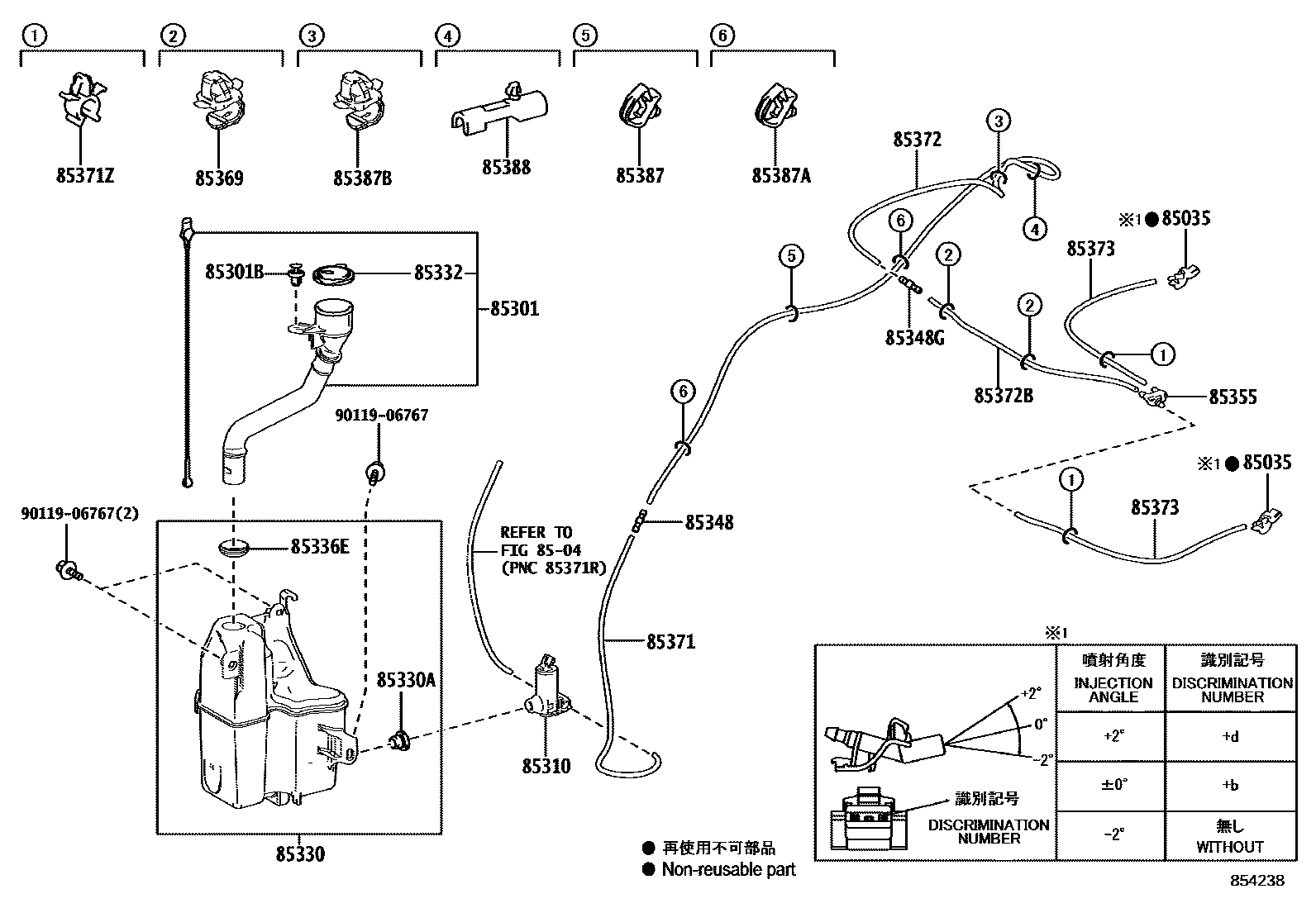

  • LAVADOR DEL PARABRISAS (1)
  • LAVADOR TRASERO (1)

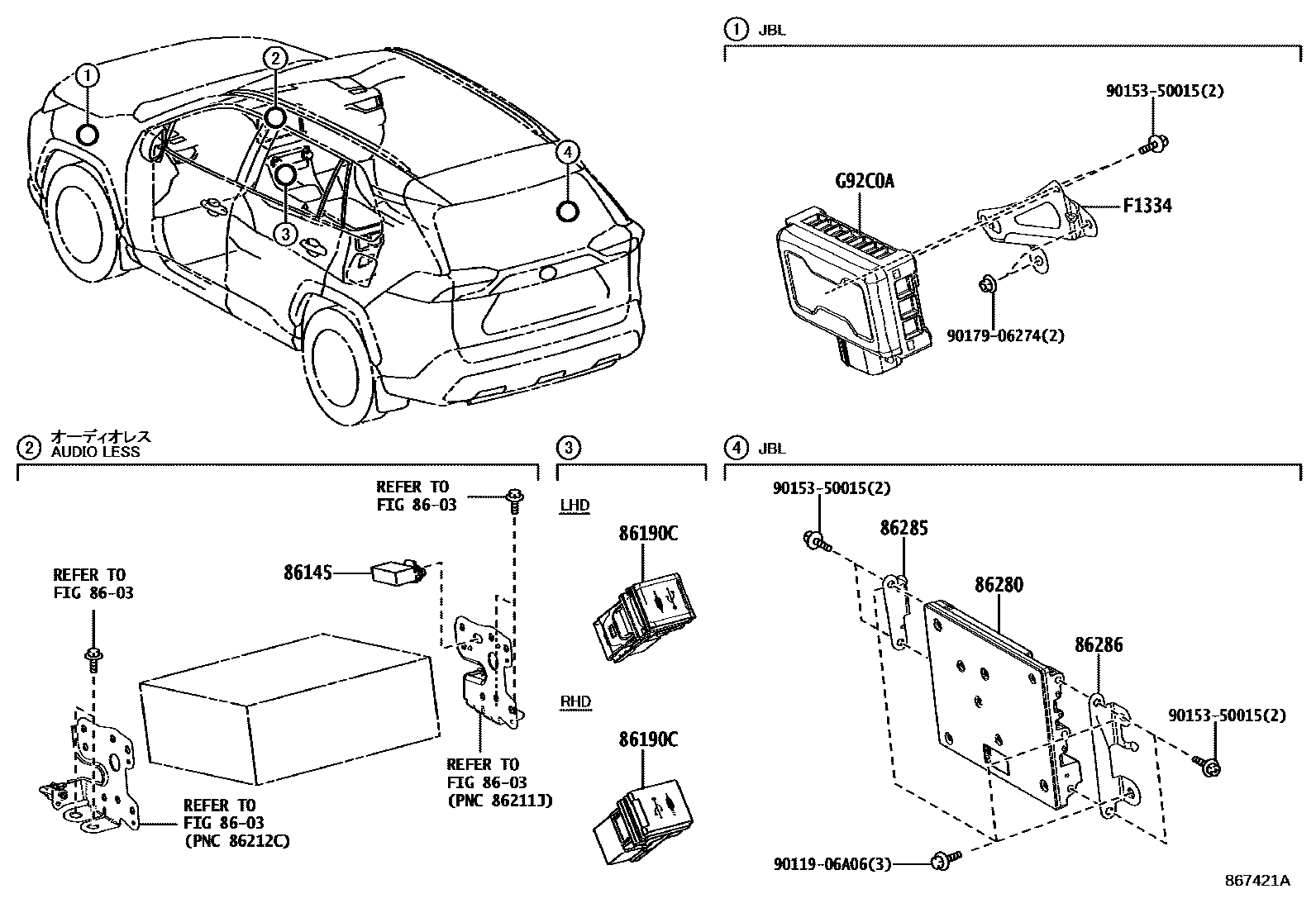

  • RADIORRECEPTOR, AMPLIFICADOR Y CONDENSADOR (1)
  • ALTAVOZ (1)
  • PANTALLA DE NAVEGACION Y MONITOR DELANTERO (1)
  • ANTENA (1)
  • CAMARA Y PANTALLA DEL MONITOR TRASERO (1)
  • BOCINA (1)
  • TELEFONO (1)

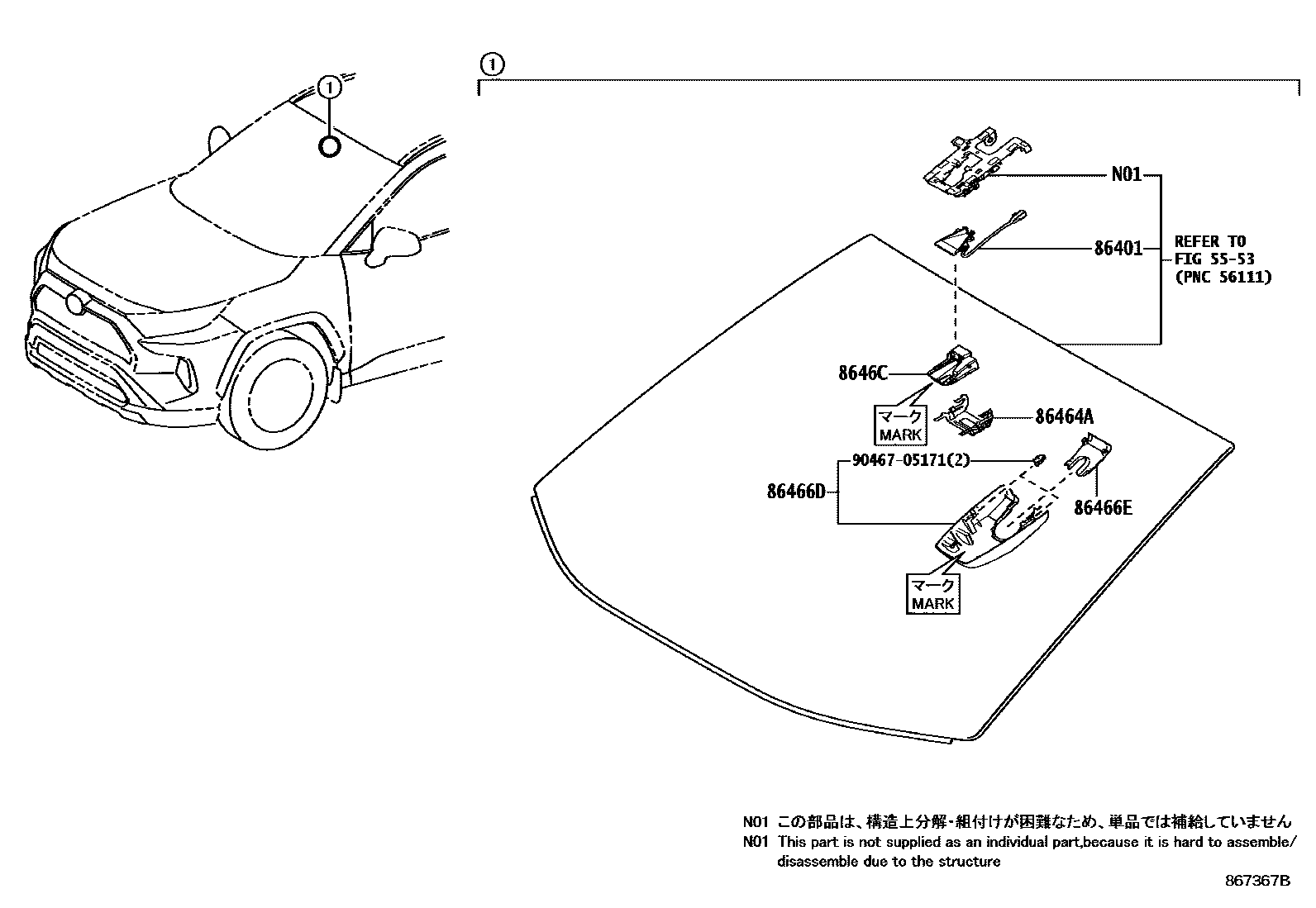

  • SISTEMA PRE-COLISION (1)
  • ESPEJO (1)
  • CALEFACCION Y AIRE ACONDICIONADO - UNIDAD DEL ENFRIADOR (1)

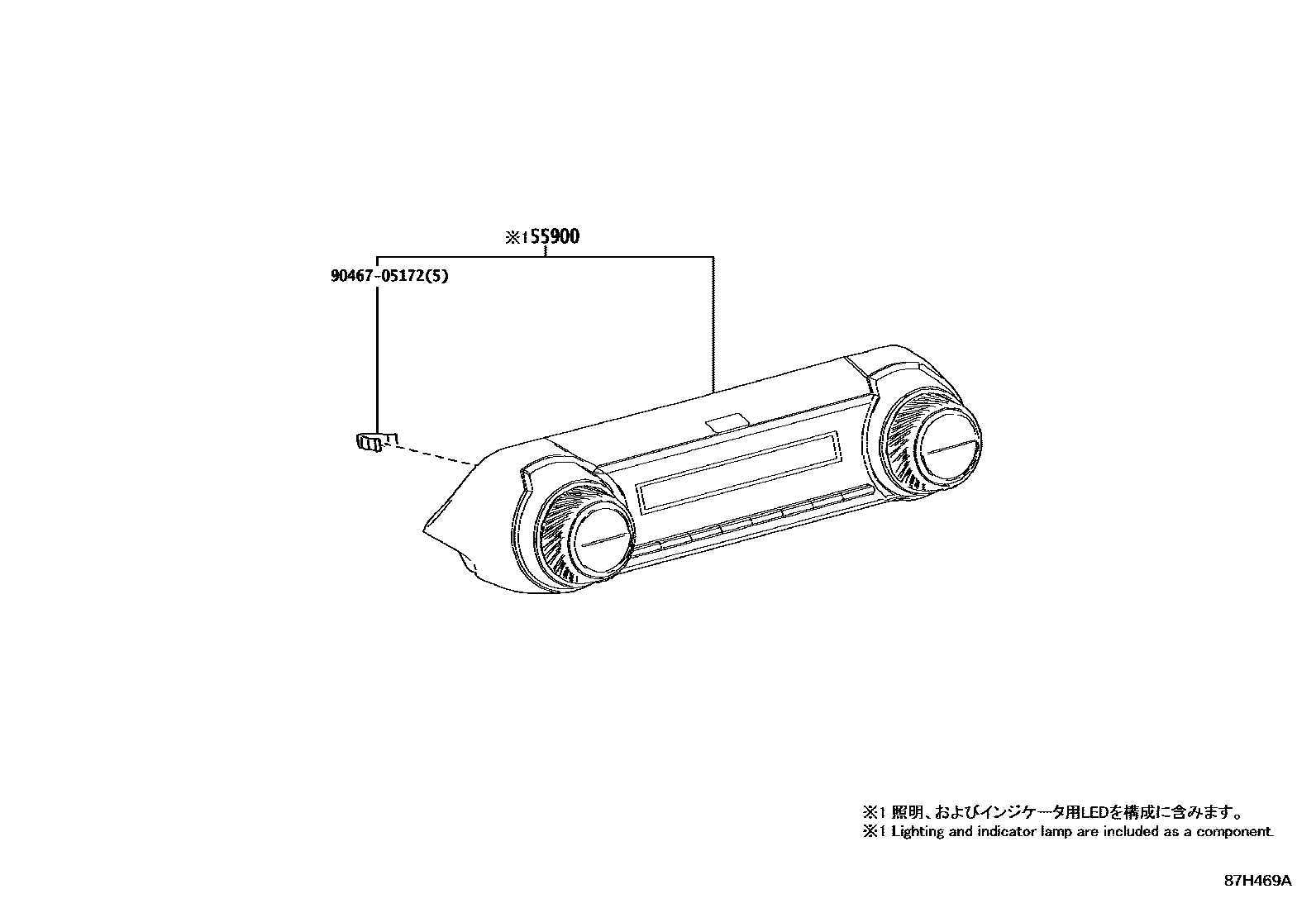

  • CALEFACCION Y AIRE ACON. - CONTROL Y COND. AIRE (1)
  • CALEFACCION Y AIRE ACONDICIONADO - CONDUCTO DEL AGUA (1)
  • CALEFACCION Y AIRE ACON. - CONDUCTO ENFRIADOR (1)
  • CALEFACCION Y AIRE ACONDICIONADO - COMPRESOR (1)
• Body (43)
  • TRAVESANO DE LA SUSPENSION Y CUBIERTA INFERIOR (1)
  • PORTARRUEDA DE REPUESTO (1)
  • PARACHOQUE DELANTERO Y SOPORTE DEL PARACHOQUE (1)
  • PARACHOQUE TRASERO Y SOPORTE DEL PARACHOQUE (1)
  • REJILLA DEL RADIADOR (1)
  • CAPO Y GUARDABARRO DELANTERO (1)
  • CIERRE Y BISAGRA DEL CAPO (1)
  • PROTECTOR GUARDABARRO DEL. Y TABLERO INSTRUMENTOS (1)
  • TABLERO DE INSTRUMENTOS Y GUANTERA (1)
  • PANEL DEL CARENAJE Y PARABRISAS (1)
  • TAPON DE ORIFICIO (1)
  • PANEL DELANTERO DEL PISO Y MIEMBRO DELANTERO DEL PISO (1)
  • PANEL TRASERO DEL PISO Y MIEMBRO TRASERO DEL PISO (1)
  • AISLADOR DEL PISO (1)
  • ESTERILLA DEL PISO Y ALMOHADILLA SILENCIADORA (1)
  • CONSOLA Y MENSULA (1)
  • MIEMBRO LATERAL (1)
  • VENTANILLA LATERAL (1)
  • PANEL DEL TECHO Y PANEL TRASERO (1)
  • VENTILADOR TRASERO Y VENTILADOR DEL TECHO (1)
  • TABLERO DE LA GUARNICION INTERIOR (1)
  • PARTE DELANTERA DEL TECHO Y ALMOHADILLA SILENCIADORA (1)
  • PANEL DE PLATAFORMA Y CUBIERTA DE GUARNICION DE PLATAF. (1)
  • PANEL Y VIDRIO DE LA PUERTA DELANTERA (1)
  • CIERRE Y MANIJA DE LA PUERTA DELANTERA (1)
  • REGULADOR VENT. Y BISAGRA PUERTA DELANTERA (1)
  • PANEL Y VIDRIO DE LA PUERTA POSTERIOR (1)
  • CIERRE Y MANIJA DE LA PUERTA POSTERIOR (1)
  • REGULADOR VENT. Y BISAGRA PUERTA POSTERIOR (1)
  • PANEL Y VIDRIO DE LA PUERTA POSTERIOR (1)
  • CIERRE Y BISAGRA DE LA PUERTA POSTERIOR (1)
  • JUEGO DE CILINDROS DE CIERRE (1)
  • ASIENTO Y PISTA DEL ASIENTO (1)
  • CINTURON DE SEGURIDAD (1)
  • APOYABRAZOS Y VISOR (1)
  • SOPORTE DE LA BATERIA (1)
  • PLACA DE PRECAUCIONES (1)
  • CENICERO (1)
  • EMBLEMA Y PLACA DE CARACTERISTICAS (1)
  • MOLDURA (1)
  • DEFLECTOR AERODINAMICO (1)
  • TUBO Y DEPOSITO DE COMBUSTIBLE (1)
  • ARTICULACION DEL ACELERADOR (1)

Diagramas de piezas de Electrical para Toyota RAV4-JPP

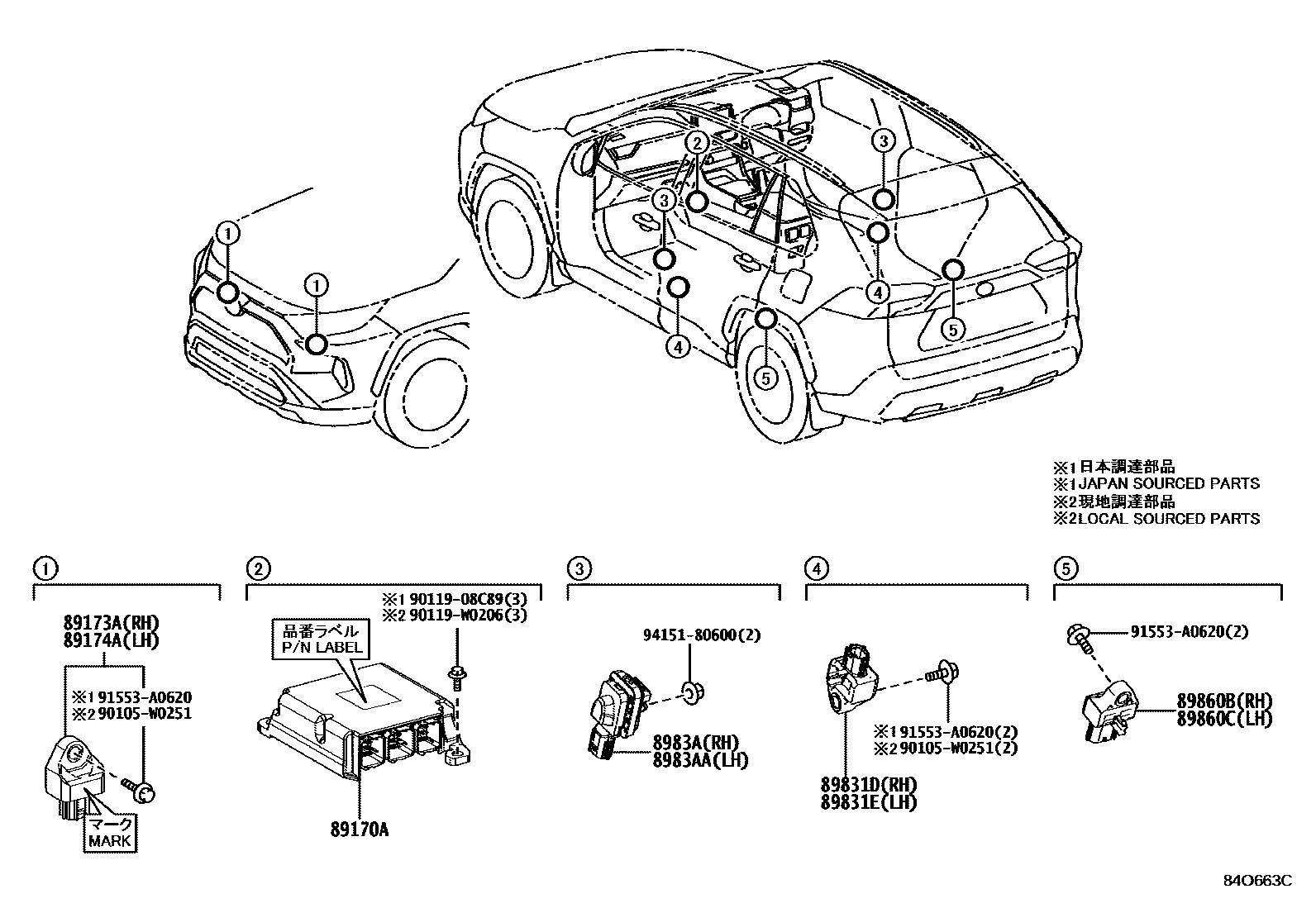

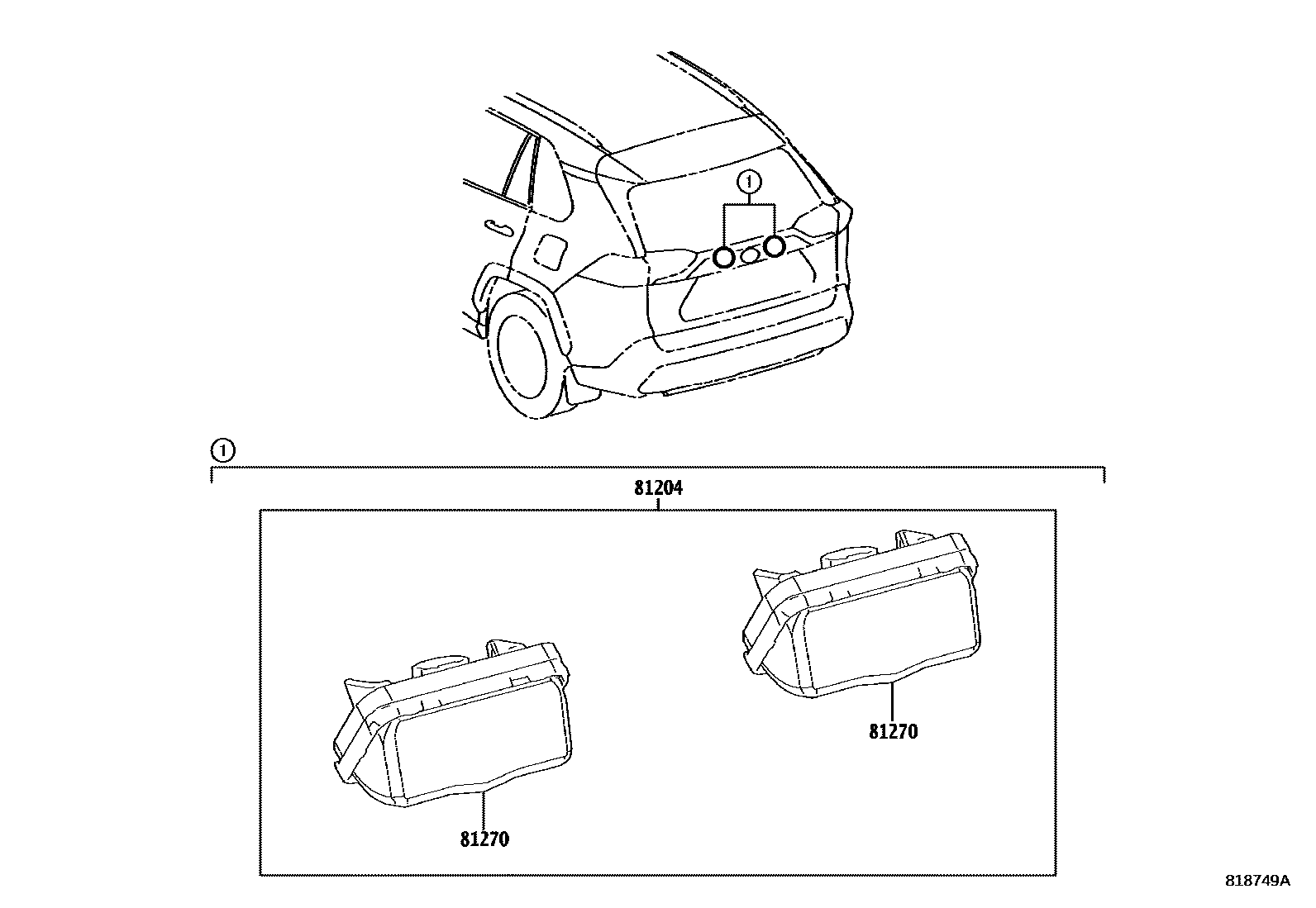

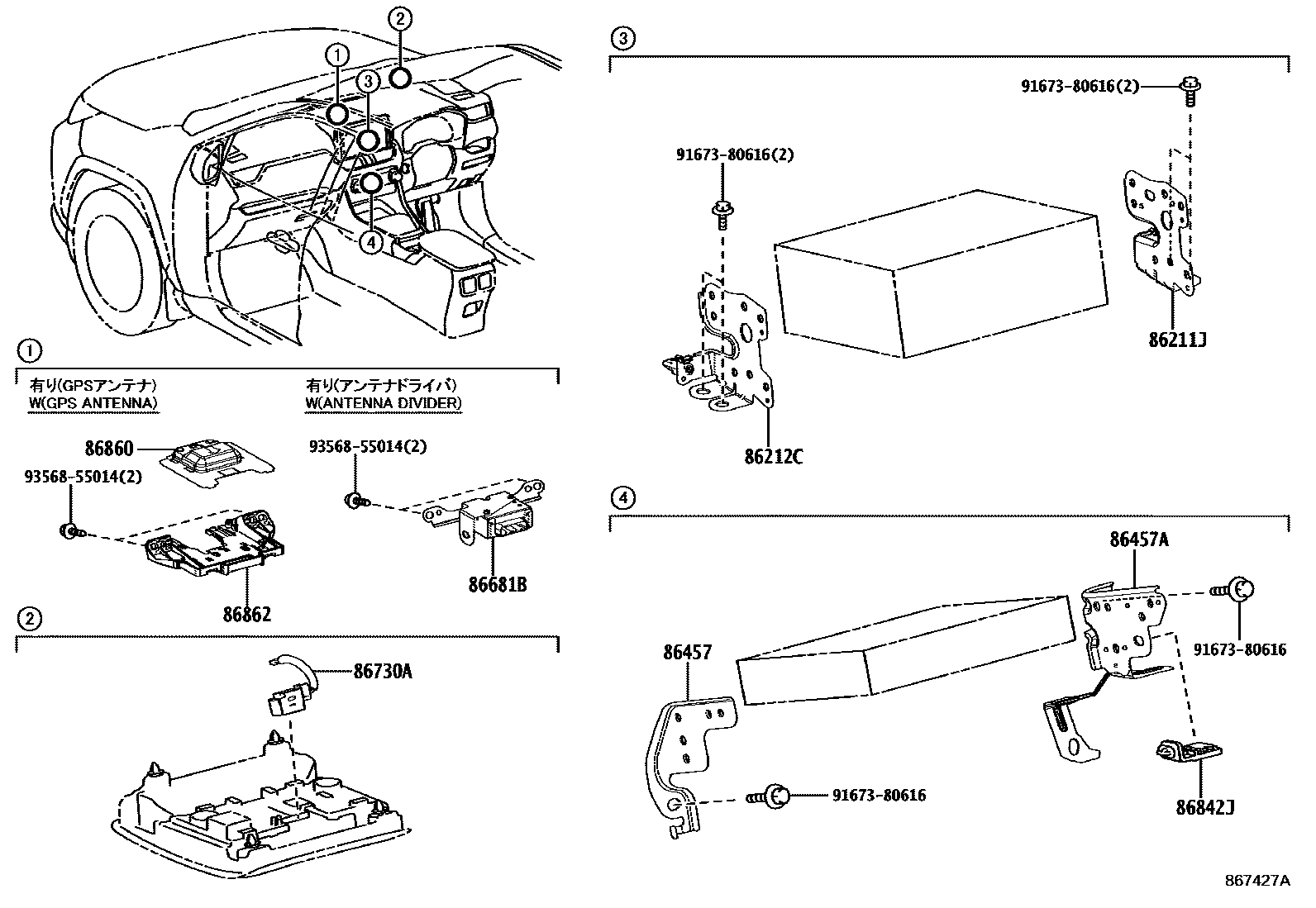

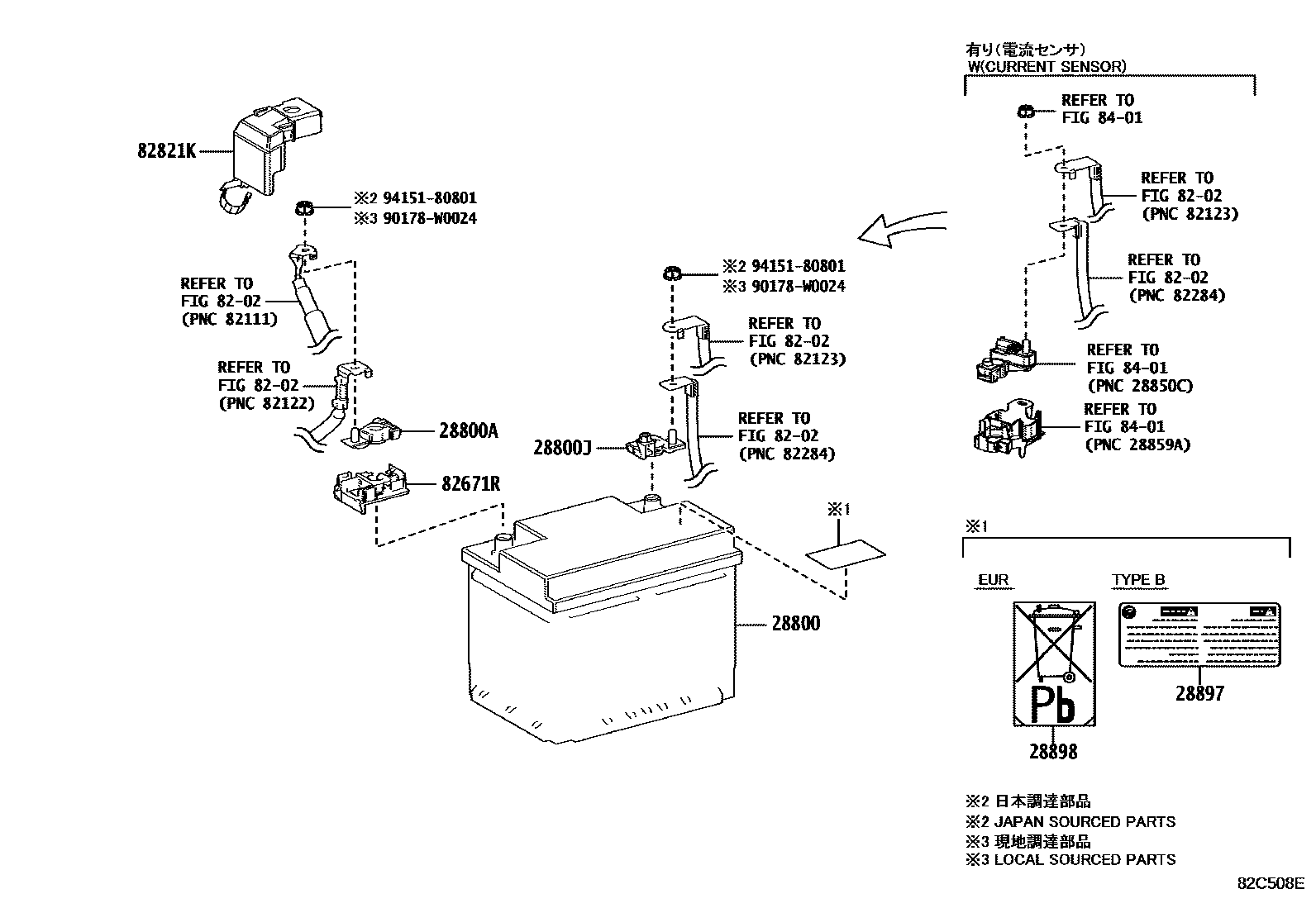

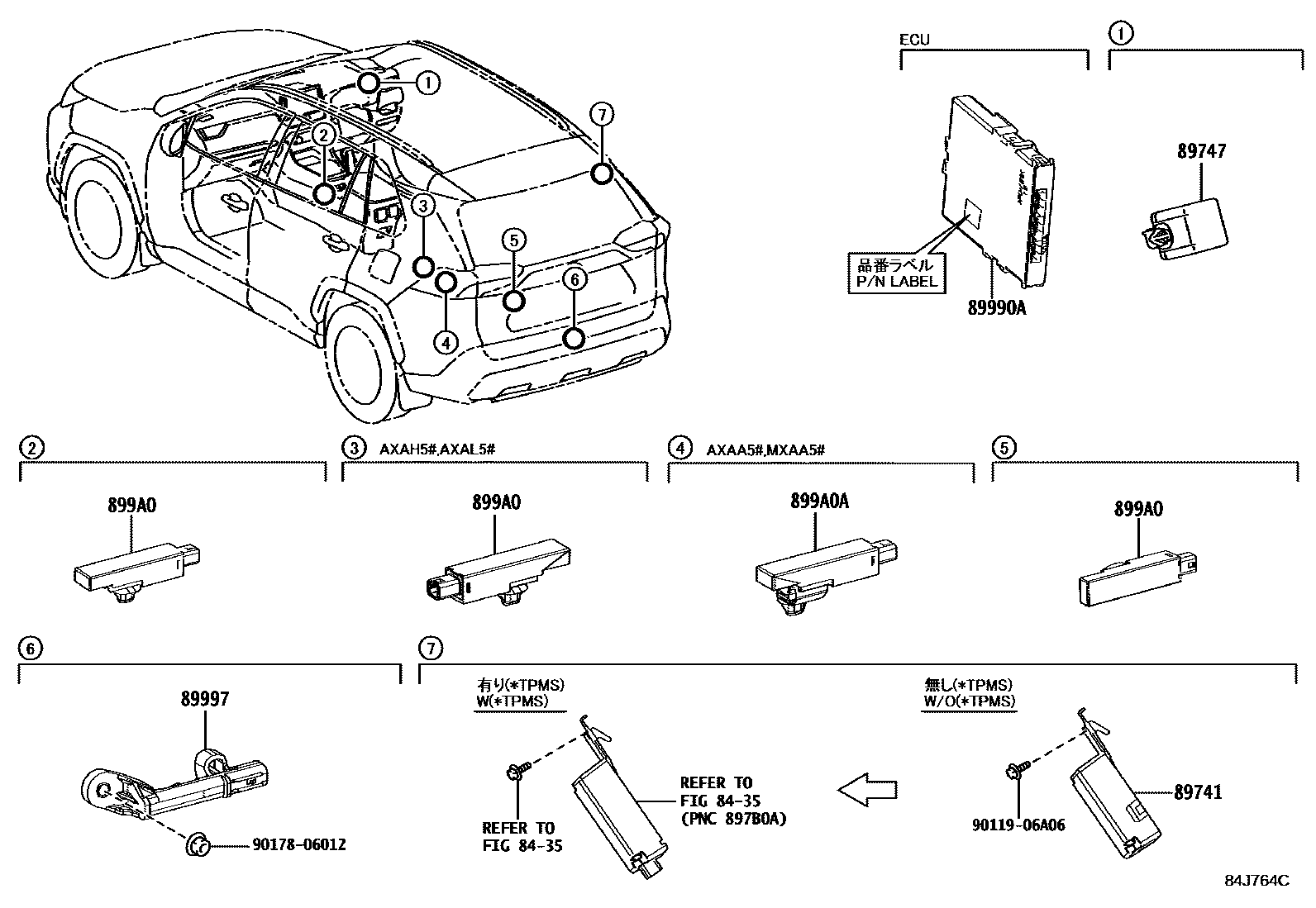

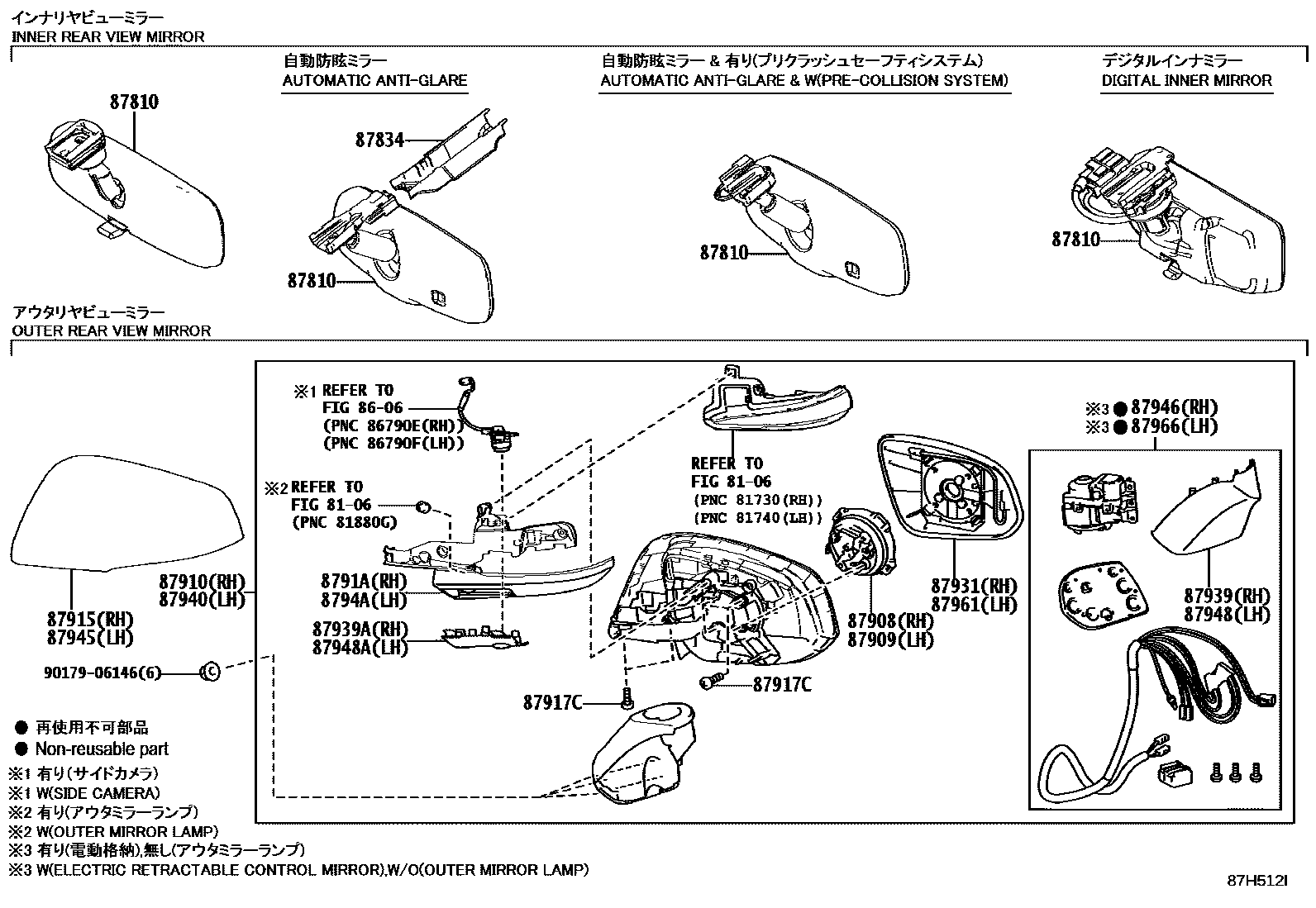

8101 FARO 8102 LAMPARA ANTINIEBLA 8106 LAMPARA SENAL GIRO LATERAL Y LAMPARA DEL ESP.RETROVISOR EXT. 8111 COMBINACION DE LAMPARAS TRASERAS 8113 LAMPARA DE LA MATRICULA TRASERA 8115 REFLECTOR REFLEX 8117 LAMPARA CENTRAL DE PARADA 8121 LAMPARA INTERIOR 8201 BATERIA Y CABLE DE LA BATERIA 8202 CONDUCTORES Y ABRAZADERA 8301 MEDIDOR 8401 CONMUTADOR & RELE & COMPUTADORA 8404 SISTEMA ELECTRONICO DE INYECCION DE COMBUSTIBLE 8407 SISTEMA DE MARCHA ECONOMICA 8408 CONTROL DE MARCHA (VELOCIDAD AUTOMATICA) 8410 TRANSMISION DE CONTROL ELECTRONICO Y SOBREMARCHA 8414 SISTEMA DE FRENOS ANTIENCLAVAMIENTO 8417 SONAR POSTERIOR 8418 NIVELADOR AUTOMATICO (PIEZAS ELECTRICAS) 8420 CIERRE DE PUERTA INALAMBRICO 8421 BOLSA DE AIRE 8424 INMOVILIZADOR 8435 SISTEMA DE AVISO DE LA PRESION DE LOS NEUMATICOS 8501 LIMPIAPARABRISAS 8502 LIMPIADOR TRASERO 8503 LAVADOR DEL PARABRISAS 8504 LAVADOR TRASERO 8601 RADIORRECEPTOR, AMPLIFICADOR Y CONDENSADOR 8602 ALTAVOZ 8603 PANTALLA DE NAVEGACION Y MONITOR DELANTERO 8604 ANTENA 8606 CAMARA Y PANTALLA DEL MONITOR TRASERO 8611 BOCINA 8615 TELEFONO 8617 SISTEMA PRE-COLISION 8701 ESPEJO 8714 CALEFACCION Y AIRE ACONDICIONADO - UNIDAD DEL ENFRIADOR 8715 CALEFACCION Y AIRE ACON. - CONTROL Y COND. AIRE 8716 CALEFACCION Y AIRE ACONDICIONADO - CONDUCTO DEL AGUA 8718 CALEFACCION Y AIRE ACON. - CONDUCTO ENFRIADOR 8719 CALEFACCION Y AIRE ACONDICIONADO - COMPRESOR
