Toyota Corolla-Altis 2011 — Schémas de pièces Chassis / Driveline
Catégories
Groupes- Engine / Fuel / Tool (24)
- OUTILLAGE DE BORD (1)
- ENSEMBLE MOTEUR, PARTIEL (1)
- BLOC EMBILLE (1)
- POCHETTES DE JOINTS MOTEUR (1)
- CULASSE (1)
- BLOC-CYLINDRES (1)
- CARTER DE DISTRIBUTION ET PLAQUE ARRIERE (1)
- FIXATIONS MOTEUR (1)
- DURITE VENTILATION (1)
- VILEBREQUIN ET PISTONS (1)
- ARBRE A CAMES ET SOUPAPES (1)
- POMPE D'HUILE MOTEUR (1)
- FILTRE A HUILE (1)
- POMPE A EAU (1)
- RADIATEUR ET DURITES (1)
- COURROIE TRAPEZOIDALE (1)
- COLLECTEUR (1)
- POT D'ECHAPPEMENT (1)
- FILTRE A AIR (1)
- CIRCUIT DE DEPRESSION (1)
- BOBINE ALLUM & BOUGIE ALLUM / BOUGIE PRECH (1)
- ALTERNATEUR (1)
- DEMARREUR (1)
- SYSTEME D'INJECTION CARBURANT (1)
- Chassis / Driveline (22)
- PEDALE D'EMBRAYAGE ET FLEXIBLE (1)
- LEVIER DE VITESSES (1)
- ENSEMBLE BOITE-PONT(CVT) (1)
- CONVERTISSEUR DE COUPLE,POMPE A HUILE AVANT(CVT) (1)
- ARBRE D'ESSIEU ARRIERE ET MOYEU (1)
- DISQUE DE ROUE ET CHAPEAU DE MOYEU (1)
- CARTER DE PONT AVANT ET DIFFERENTIEL (1)
- ARBRE DE TRANSMISSION AVANT (1)
- MOYEU DE ROUE AVANT (1)
- COLONNE ET ARBRE DE DIRECTION (1)
- VOLANT DE DIRECTION (1)
- BOITIER ET TIMONERIE AVANT DE DIRECTION (1)
- FREIN DE STATIONNEMENT ET CABLE (1)
- PEDALE DE FREIN ET SUPPORT (1)
- MAITRE CYLINDRE DE FREIN (1)
- SERVO FREIN (1)
- ETRIER DE FREIN AVANT ET PROTECTION (1)
- ETRIER DE FREIN ARRIERE ET PROTECTION (1)
- TUYAUX DE FREIN ET FIXATIONS (1)
- BRAS DE SUSPENSION ET PORTE FUSEE (1)
- RESSORTS ET AMORTISSEUR AVANT (1)
- RESSORTS ET AMORTISSEURS ARRIERE (1)
- Electrical (32)
- PHARES (1)
- FEU DE BROUILLARD (1)
- LAMPE DE CLIGNOTANT LATERAL ET LAMPE RETROVISEUR EXTERIEUR (1)
- FEUX ARRIERE COMBINES (1)
- ECLAIREUR DE PLAQUE (1)
- REFLECTEUR REFLEXE (1)
- FEU STOP CENTRAL (1)
- PLAFONNIER (1)
- BATTERIE ET CABLES (1)
- FAISCEAUX ET FIXATIONS (1)
- COMPTEURS (1)
- INDICATEURS (1)
- INTERRUPTEUR ET RELAI ET ORDINATEUR (1)
- SYSTEME D'INJECTION ELECTRONIQUE CARBURANT (1)
- TRANSMISSION A CONTROLE ELECTRONIQUE ET SURMULITPLICATEUR (1)
- DISPOSITIF ANTI-PATINAGE DES FREINS (1)
- SONAR ARRIERE (1)
- SERRURE DE PORTE SANS FIL (1)
- SAC A AIR (1)
- IMMOBILISEUR (1)
- ESSUIE GLACE (1)
- LAVE GLACE (1)
- RECEPTEUR RADIO ET AMPLIFICATEUR ET CONDENSEUR (1)
- HAUT PARLEURS (1)
- ANTENNE (1)
- AVERTISSEUR SONORE (1)
- RETROVISEUR (1)
- CHAUFFAGE ET CLIMATISATION - BOITIER RE REFROIDISSEUR (1)
- CHAUFFAGE ET CLIMATISATION - COMMANDE ET CONDUITS D'AIR (1)
- CHAUFFAGE ET CLIMATISATION - CONDUITES D'EAU (1)
- CHAUFFAGE ET CLIMATISATION - CONDUITS REFROIDISSEUR (1)
- CHAUFFAGE ET CLIMATISATION - COMPRESSEUR (1)
- Body (43)
- TRAVERSE DE SUSPENSION ET PROTECTION INFERIEURE (1)
- FIXATION ROUE DE SECOURS (1)
- PARE-CHOCS AVANT ET FERRURES (1)
- PARE-CHOCS ARRIERE ET FERRURES (1)
- GRILLE DE CALANDRE (1)
- CAPOT ET AILES AVANTE (1)
- SERRURE ET CHARNIERES CAPOT (1)
- PASSAGE DE ROUES ET TABLIER (1)
- LONGERONS LATERAUX (1)
- TABLEAU DE BORD ET BOITE A GANTS (1)
- POUTRE D'AUVENT ET PARE BRISE (1)
- BOUCHE-TROU (1)
- PLANCHER ET JUPE ARRIERE (1)
- ISOLANT DE PLANCHER (1)
- TAPIS CAOUTCHOUC ET TAPIS (1)
- CONSOLE ET SUPPORTS (1)
- CAROSSERIE LATERALE (1)
- AERATEUR LATERAL (1)
- PAVILLON ET LUNETTE ARRIERE (1)
- PORTE DE COFFRE ARRIERE ET SERRURES (1)
- GARNISSAGE INTERIEUR ET DE MARCHEPIED (1)
- GARNITURE ET ISOLATEUR DE PAVILLON (1)
- PLAGE ARRIERE ET TAPIS DE COFFRE (1)
- PORTES AVANT ET GLACES (1)
- SERRURES ET POIGNEES DE PORTES AVANT (1)
- LEVE GLACE ET CHARNIERES PORTES AVANT (1)
- PORTES ARRIERE ET GLACE (1)
- SERRURES ET POIGNEES PORTES ARRIERE (1)
- LEVE GLACE ET CHARNIERES PORTES ARRIERE (1)
- JEU DE BARILLETS (1)
- SIEGE AVANT ET RAIL DE SIEGE (1)
- SIEGE ARRIERE ET RAIL DE SIEGE (1)
- CEINTURES DE SECURITE (1)
- ACCOUDOIRS ET PARE SOLEIL (1)
- BAC A BATTERIE (1)
- PLAQUE DE PRECAUTIONS (EXTERIEURE ET INTERIEURE) (1)
- CENDRIERS (1)
- EMBLEME ET PLAQUE SIGNALETIQUE (EXTERIEURS ET INTERIEURS) (1)
- MOULURES LATERALES (1)
- MOULURES ARRIERE (1)
- BAVOLET & SPOILER (1)
- RESERVOIR CARBURANT ET CONDUITS (1)
- ACCELERATEUR (1)
Schémas de pièces de Chassis / Driveline pour Toyota Corolla-Altis
3102 PEDALE D'EMBRAYAGE ET FLEXIBLE
3312 LEVIER DE VITESSES

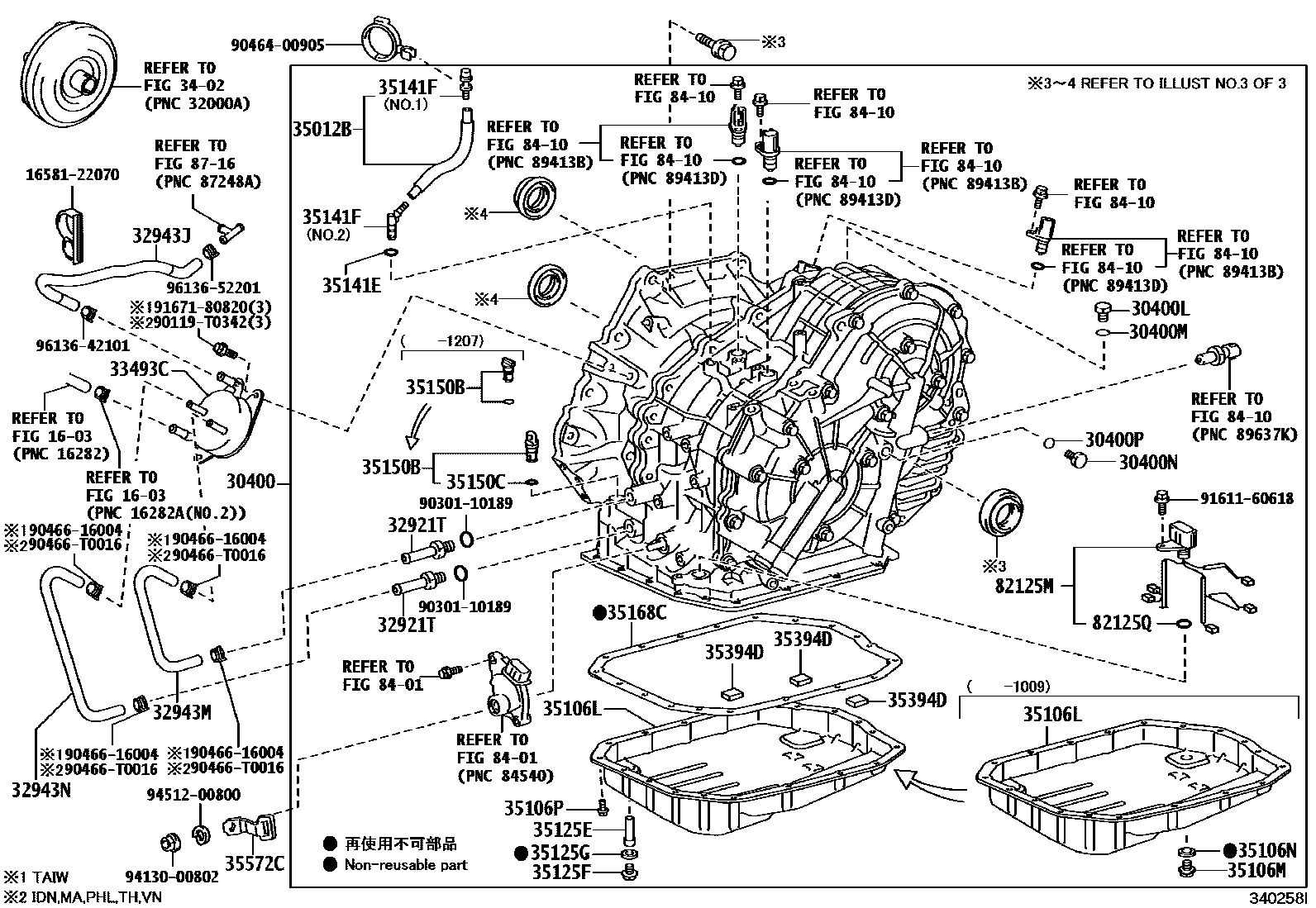

3401 ENSEMBLE BOITE-PONT(CVT)
3402 CONVERTISSEUR DE COUPLE,POMPE A HUILE AVANT(CVT)

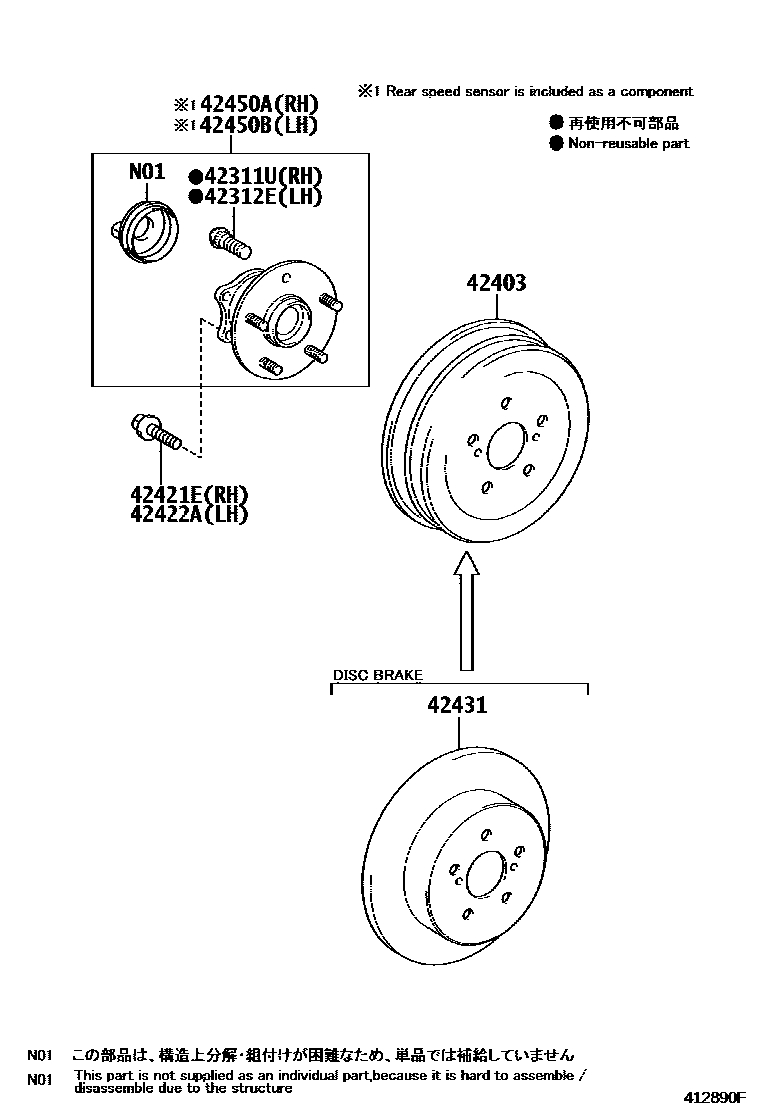

4102 ARBRE D'ESSIEU ARRIERE ET MOYEU
4103 DISQUE DE ROUE ET CHAPEAU DE MOYEU

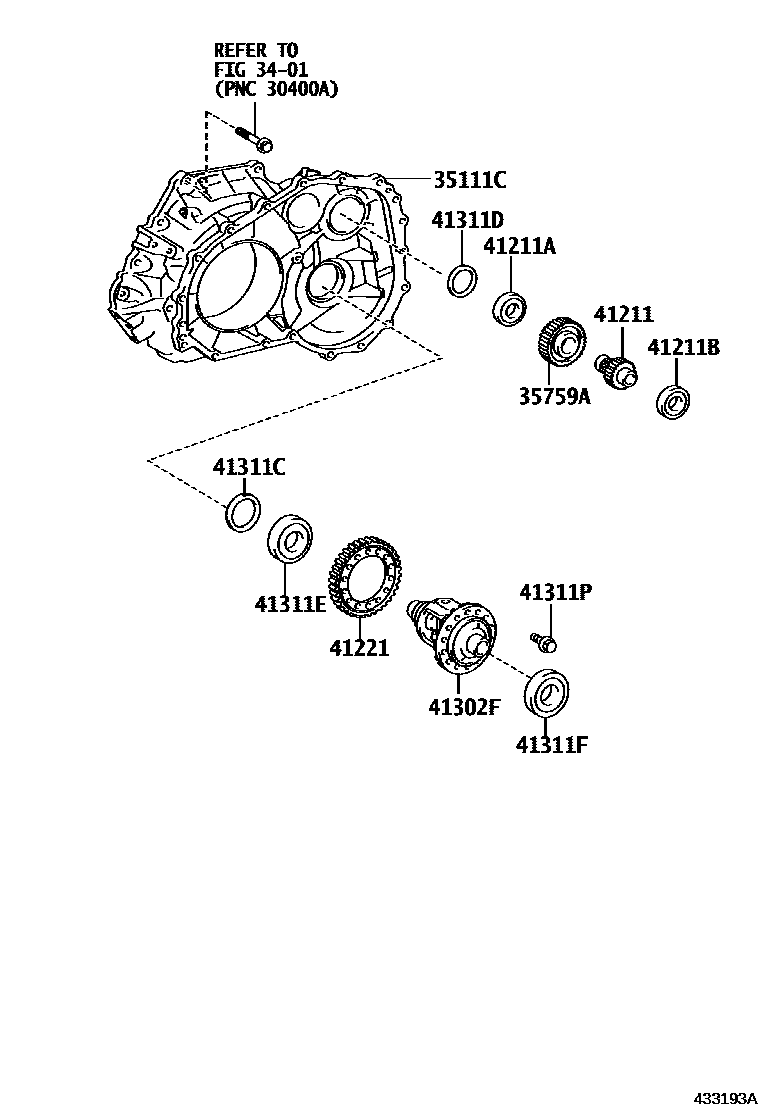

4301 CARTER DE PONT AVANT ET DIFFERENTIEL
4302 ARBRE DE TRANSMISSION AVANT

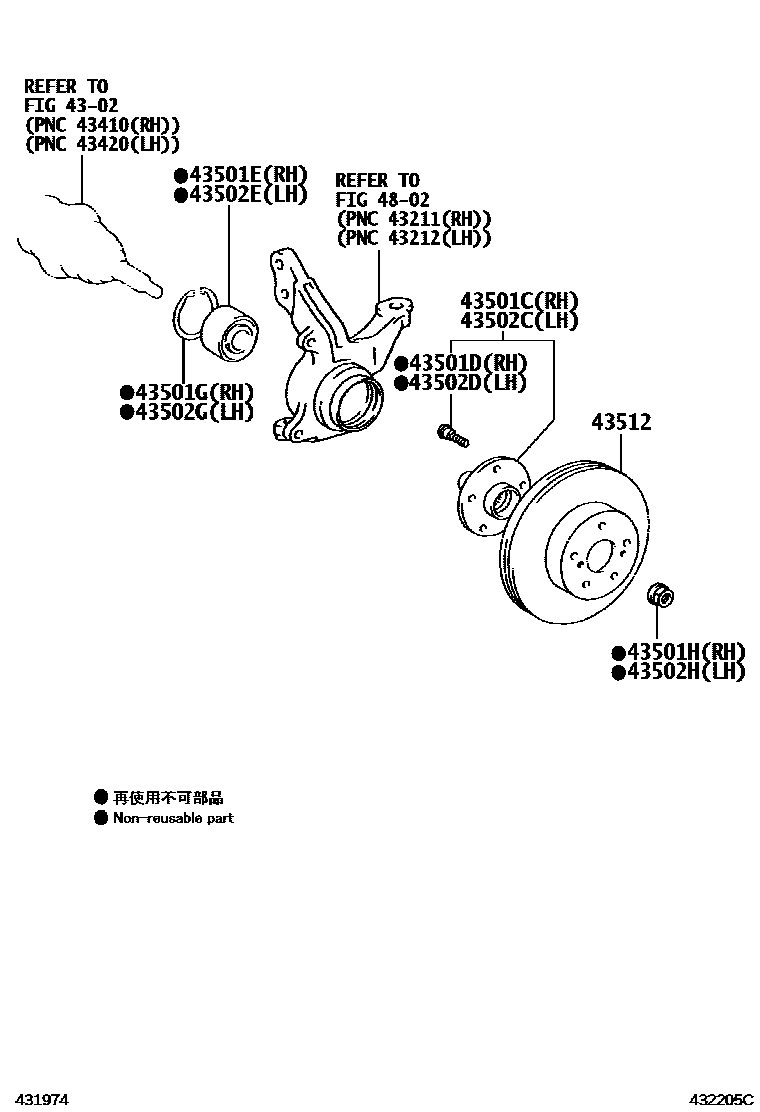

4303 MOYEU DE ROUE AVANT
4501 COLONNE ET ARBRE DE DIRECTION
4504 VOLANT DE DIRECTION
4505 BOITIER ET TIMONERIE AVANT DE DIRECTION
4601 FREIN DE STATIONNEMENT ET CABLE
4701 PEDALE DE FREIN ET SUPPORT
4702 MAITRE CYLINDRE DE FREIN

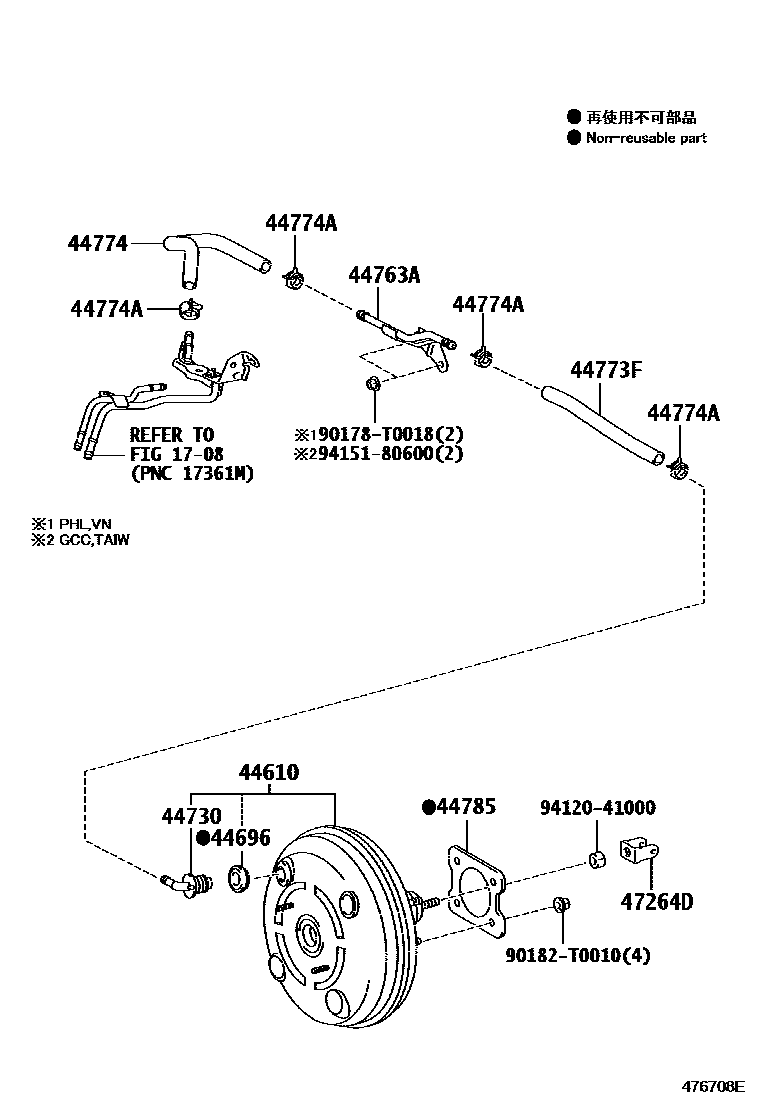

4703 SERVO FREIN
4705 ETRIER DE FREIN AVANT ET PROTECTION

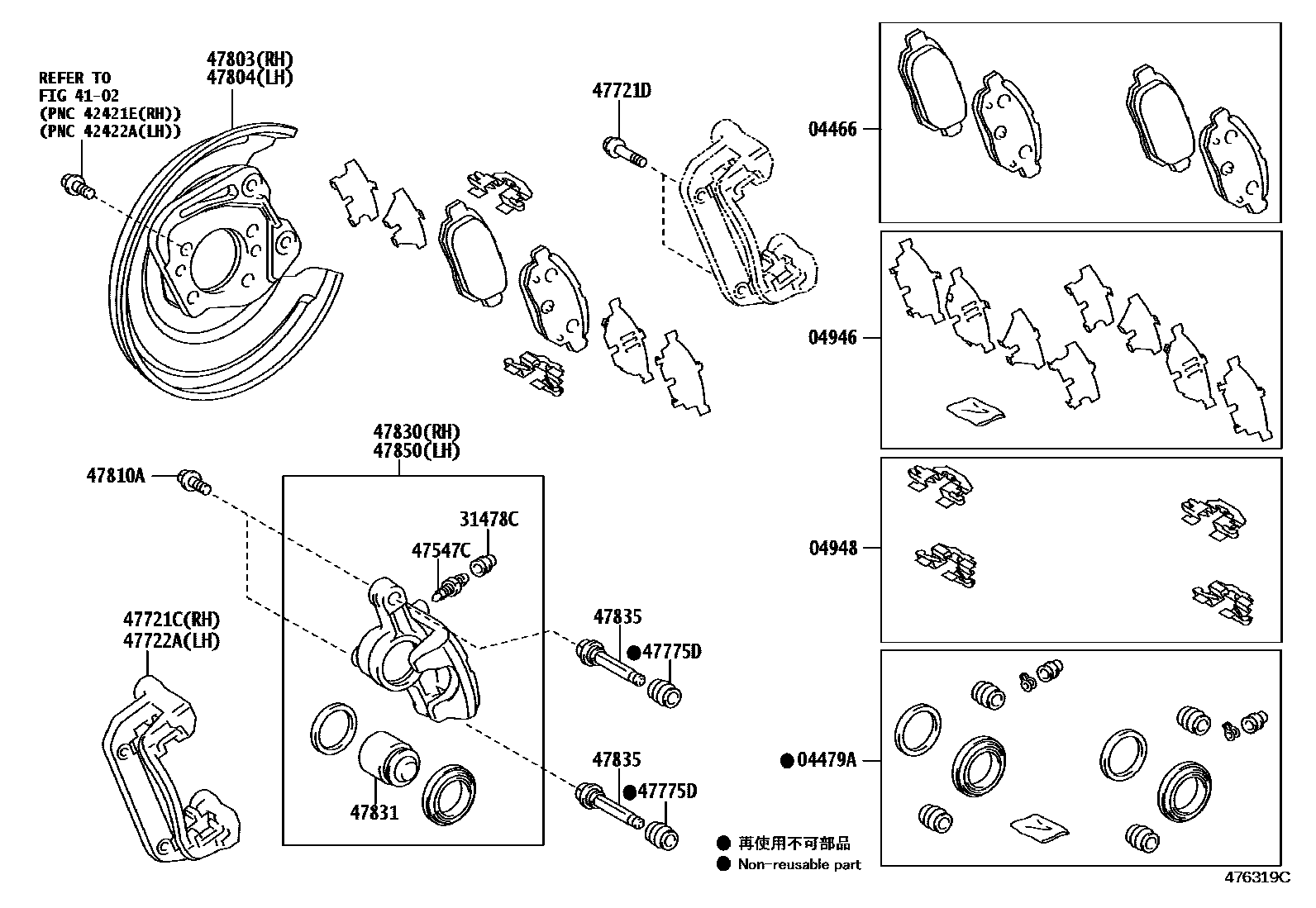

4707 ETRIER DE FREIN ARRIERE ET PROTECTION

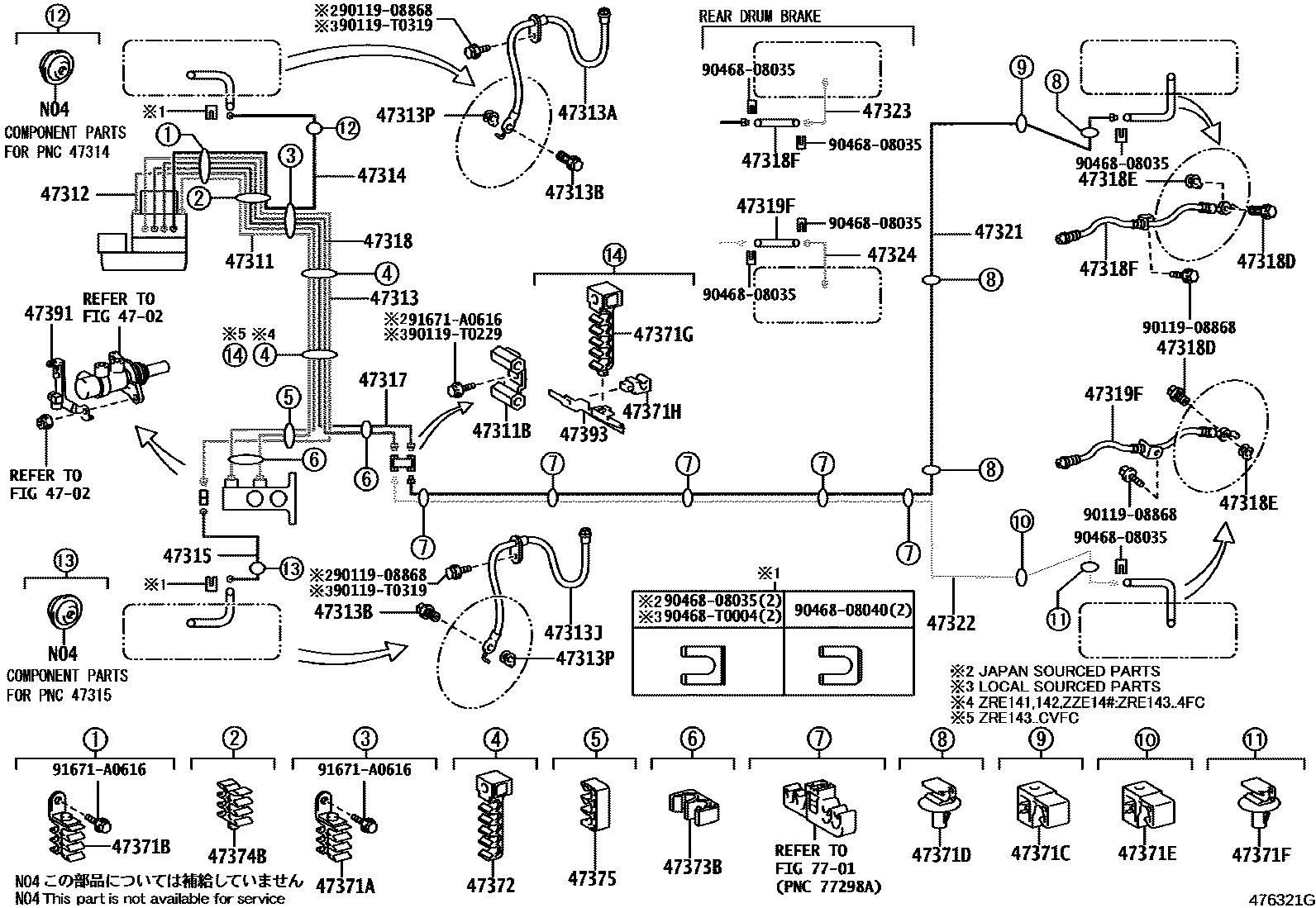

4708 TUYAUX DE FREIN ET FIXATIONS

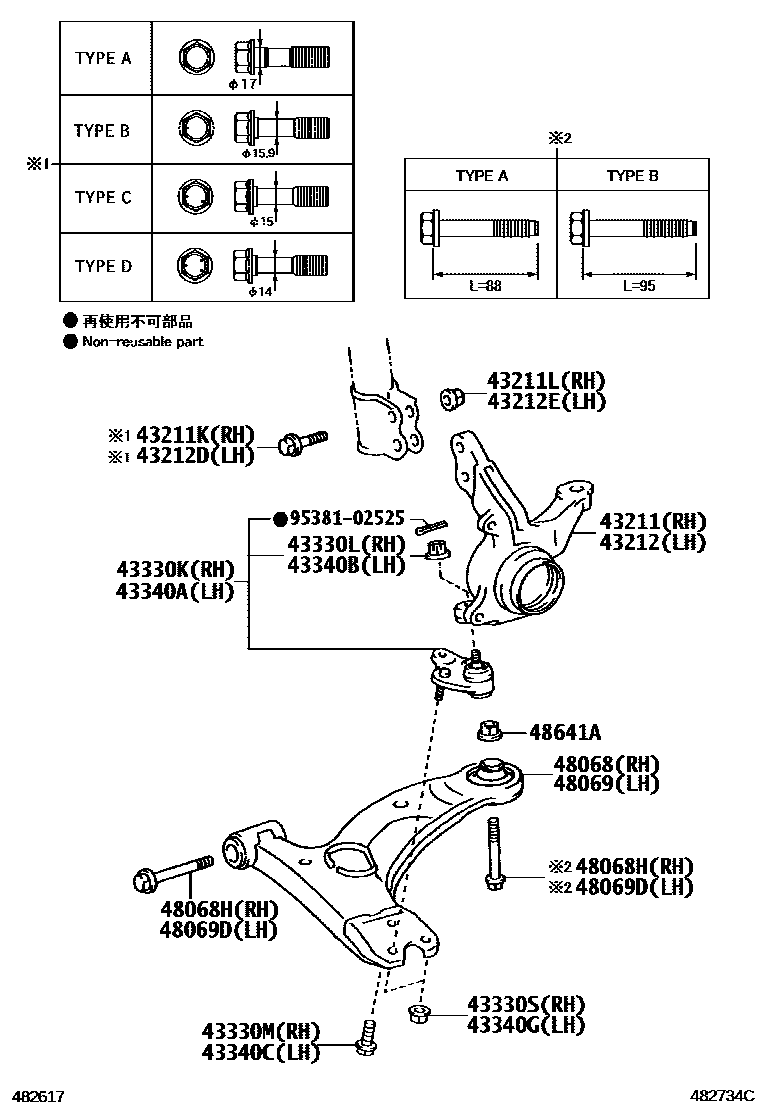

4802 BRAS DE SUSPENSION ET PORTE FUSEE
4803 RESSORTS ET AMORTISSEUR AVANT
4804 RESSORTS ET AMORTISSEURS ARRIERE
